Молдинг Рамы Окна Передней Двери -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ |
 |
С помощью отвертки освободите 3 захвата и снимите оправу.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 2. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Отцепите 2 захвата и снимите нижнюю облицовочную накладку.
Отсоедините разъем.
Выверните 2 винта.
 |
Освободите 13 фиксаторов и снимите облицовочную накладку.
Отсоедините от внутренней ручки 2 кабеля.
 |
| 3. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ |
 |
Выверните винт.
С помощью съемника фиксаторов расцепите 6 фиксаторов.
| 4. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ДВЕРИ |
 |
Выверните винт.
С помощью отвертки освободите 2 фиксатора и снимите облицовку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 5. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
Отсоедините разъем.
 |
Освободите фиксатор.
Выверните 3 болта и снимите зеркало.
| 6. СНИМИТЕ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ |
Освободите фиксаторы с помощью инструмента для снятия фиксаторов и снимите уплотнитель.
- УКАЗАНИЕ:
- Обязательно замените фиксаторы, поврежденные при демонтаже.
| 7. СНИМИТЕ ВЕРХНИЙ МОЛДИНГ РАМЫ ОКНА ПЕРЕДНЕЙ ДВЕРИ |
 |

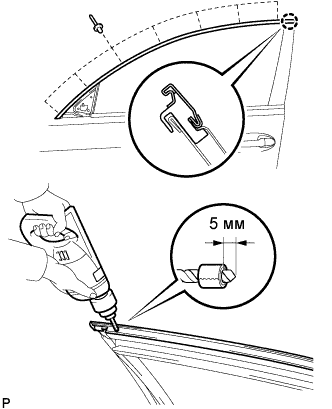

С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 7 заклепок с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Снимите молдинг рамы окна передней двери с рамы двери.
| 8. СНИМИТЕ ЗАДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 3 заклепки с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
 |
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Снимите задний молдинг рамы окна передней двери с рамы двери.
