Передний Бампер -- Повторная Сборка |
| 1. УСТАНОВИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (для моделей с системой ультразвуковой локации) |

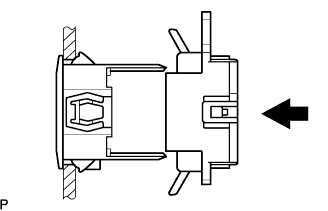

Установите держатель датчик на передний бампер.
 |

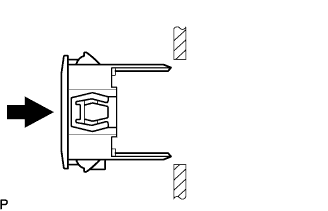

Установите датчик, как показано на рисунке.
 |
Подсоедините разъем датчика.
| 2. УСТАНОВИТЕ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ |
 |

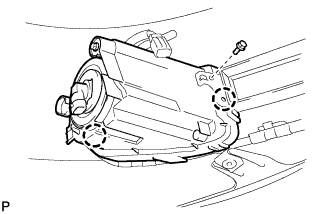

Установите противотуманную фару и введите в зацепление 2 захвата.
Вверните болт.
| 3. УСТАНОВИТЕ УСТАНОВОЧНЫЙ КРОНШТЕЙН УДЛИНИТЕЛЯ ПЕРЕДНЕГО БАМПЕРА |
Установите кронштейн и закрепите его двумя винтами.
| 4. УСТАНОВИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА |
Введите в зацепление 9 захватов и установите нижнюю решетку радиатора.
| 5. УСТАНОВИТЕ НИЖНЮЮ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
Введите в зацепление 2 захвата и установите нижнюю накладку бампера.
 |
| 6. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 4 (для моделей с системой ультразвуковой локации) |
Введите в зацепление 15 зажимов и установите жгут проводов.
 |
Подсоедините 4 разъема.
| 7. УСТАНОВИТЕ РЕШЕТКУ РАДИАТОРА |
 |
Введите в зацепление 5 захватов и установите решетку радиатора.
Установите 2 фиксатора.
| 8. УСТАНОВИТЕ МОЛДИНГ ПЕРЕДНЕГО БАМПЕРА |
 |
Введите в зацепление 6 захватов, чтобы установить молдинг.
Установите фиксаторы и винт на винт.
| 9. УСТАНОВИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА |
 |
Введите в зацепление 15 фиксаторов и установите защитный элемент.
