СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 4 (для моделей с системой ультразвуковой локации)
СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (для моделей с системой ультразвуковой локации)
Передний Бампер -- Разборка |

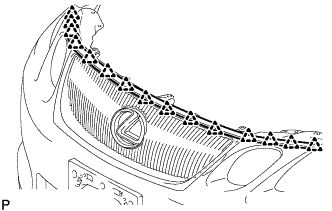

| 1. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА |
 |
С помощью съемника фиксаторов расцепите 15 фиксаторов и снимите защитный элемент.

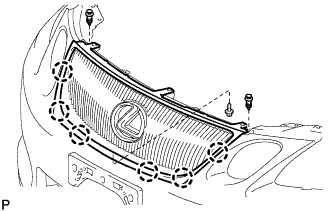

| 2. СНИМИТЕ МОЛДИНГ ПЕРЕДНЕГО БАМПЕРА |
 |
С помощью съемника фиксаторов освободите 2 фиксатора.
Освободите 6 захватов, выверните винт и снимите молдинг.

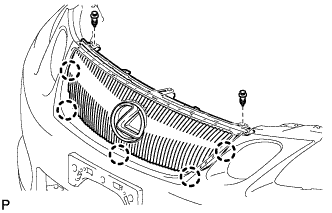

| 3. СНИМИТЕ РЕШЕТКУ РАДИАТОРА |
 |
С помощью съемника фиксаторов освободите 2 фиксатора.
Расцепите 5 захватов и снимите решетку радиатора.

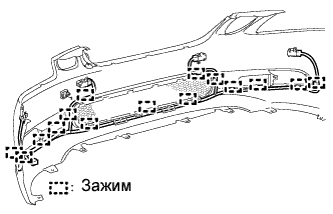

| 4. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 4 (для моделей с системой ультразвуковой локации) |
Отсоедините 4 разъема, освободите 15 зажимов и снимите провод.
 |
| 5. СНИМИТЕ НИЖНЮЮ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
Расцепите 2 захвата и снимите нижнюю накладку бампера.
 |
| 6. СНИМИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА |
Расцепите 9 захватов и снимите нижнюю решетку радиатора.
| 7. СНИМИТЕ УСТАНОВОЧНЫЙ КРОНШТЕЙН УДЛИНИТЕЛЯ ПЕРЕДНЕГО БАМПЕРА |
Выверните 2 винта и снимите установочный кронштейн.

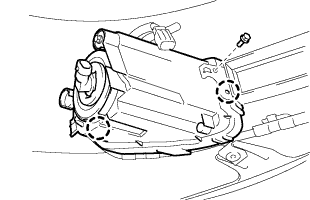

| 8. СНИМИТЕ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ |
 |
Выверните болт.
Освободите 2 захвата и снимите противотуманную фару.
| 9. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (для моделей с системой ультразвуковой локации) |

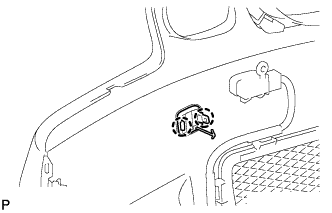

Отсоедините разъем датчика.

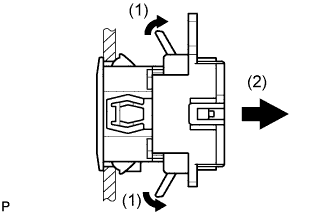

Снимите датчик с держателя датчика, как показано на рисунке.
 |

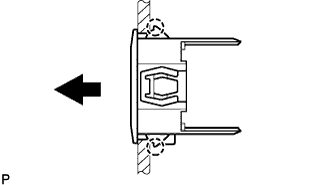

Отсоедините держатель датчика, как показано на рисунке.
 |
