Передний Бампер Снятие

Кузов. Lexus GS450h GWS191
Наружное Оборудование Автомобиля. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  4. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  5. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  6. СНИМИТЕ ОБЛИЦОВКУ РЕШЕТКИ РАДИАТОРА

  7. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

  8. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА

  9. СНИМИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

  10. СНИМИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

  11. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

  12. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

Передний Бампер -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Lexus GS450h GWS191

  1. С помощью съемника фиксаторов снимите 7 фиксаторов и сальник.



3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


    Lexus GS450h GWS191

  1. С помощью съемника фиксаторов освободите 3 фиксатора.

  1. Выверните 10 винтов и снимите защиту картера.



4. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК


    Lexus GS450h GWS191

  1. Освободите 2 фиксатора с помощью отвертки.

  1. Частично снимите подкрылок.

    УКАЗАНИЕ:
    Нет необходимости снимать подкрылок полностью. Частично снимите его, чтобы при выполнении последующих шагов можно было снять бампер в сборе.


5. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


6. СНИМИТЕ ОБЛИЦОВКУ РЕШЕТКИ РАДИАТОРА

  1. Освободите 2 захвата и снимите 2 облицовки.



7. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

  1. С помощью съемника фиксаторов освободите 2 фиксатора.

    УКАЗАНИЕ:
    Поместите под переднее крыло защитную клейкую ленту.


    Lexus GS450h GWS191

  1. Выверните 6 винтов и 5 болтов.



    Lexus GS450h GWS191.Наружное Оборудование Автомобиля.Передний Бампер.Передний Бампер Снятие

  1. Потяните накладку бампера, так чтобы расцепить 3 захвата с левой стороны.

  1. Потяните накладку бампера, так чтобы расцепить 3 захвата с правой стороны, и снимите накладку бампера.

  1. Для моделей с системой ультразвуковой локации:
    Отсоедините разъем ультразвукового датчика.



8. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА


    Lexus GS450h GWS191.Наружное Оборудование Автомобиля.Передний Бампер.Передний Бампер Снятие

  1. Освободите 4 фиксатора и снимите крышку.



9. СНИМИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА


    Lexus GS450h GWS191

  1. Снимите поглотитель энергии.



10. СНИМИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА


    Lexus GS450h GWS191.Наружное Оборудование Автомобиля.Передний Бампер.Передний Бампер Снятие

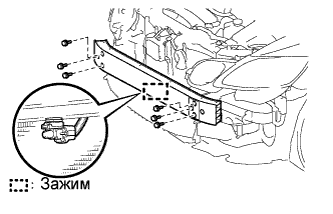

  1. Освободите фиксатор и снимите термистор системы кондиционирования с усилителя.

  1. Выверните 6 болтов и снимите усилитель.



11. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА


    Lexus GS450h GWS191.Наружное Оборудование Автомобиля.Передний Бампер.Передний Бампер Снятие

  1. Выверните винт.

  1. Освободите 2 захвата и снимите стопор.



12. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.
