Передний Бампер -- Установка |
- УКАЗАНИЕ:
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).

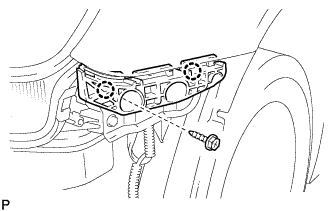

| 1. УСТАНОВИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА |
 |
Введите в зацепление 2 захвата и установите винт и стопор.
| 2. УСТАНОВИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.

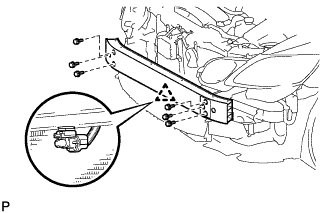

| 3. УСТАНОВИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА |
 |
Установите и закрепите его болтами
- Момент затяжки:
- 70 Н*м{714 кгс*см, 52 фунт-сила-футов}
Установите термистор системы кондиционирования на усилитель.

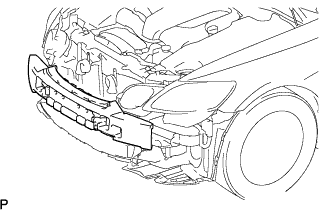

| 4. УСТАНОВИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
 |
Установите передний поглотитель энергии удара на усилитель.
| 5. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА |
 |
Установите крышку и закрепите ее 4 фиксаторами.
| 6. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
 |
Наклейте вокруг переднего бампера и фары защитную клейкую ленту.
Подсоедините разъем ультразвукового датчика.
Введите в зацепление 3 захвата с левой стороны.
 |
Введите в зацепление 3 захвата с правой стороны.
Установите накладку бампера и закрепите ее 2 фиксаторами, 6 винтами и 5 болтами.
 |
| 7. УСТАНОВИТЕ ОБЛИЦОВКУ РЕШЕТКИ РАДИАТОРА |
Введите в зацепление 2 захвата и установите 2 облицовки.
| 8. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
Закрепите передний подкрылок 2 фиксаторами.
 |
| 9. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 10. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
 |
Установите нижнюю крышку и закрепите ее 3 фиксаторами и 10 винтами.
| 11. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
 |
Установите сальник и закрепите его 7 фиксаторами.
| 12. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 13. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
| 14. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
