Карданная Передача. Lexus GS450h GWS191
Карданный Вал. Lexus GS450h GWS191
Карданный Вал В Сборе -- Повторная Сборка |
| 1. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ОПОРНЫЙ ПОДШИПНИК № 1 В СБОРЕ |
- ПРИМЕЧАНИЕ:
- Будьте осторожны, не зажимайте трубу карданного вала в тисках слишком сильно, так как это может привести к ее деформации.

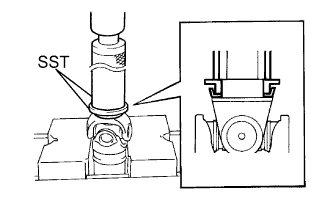

Используя SST и пресс, установите новый противопылевой колпак № 1.
- Специальный инструмент (SST):
- 09506-35010
09316-60011(09316-00011)
- ПРИМЕЧАНИЕ:
- Действуйте осторожно, чтобы не повредить противопылевой колпак.
 |

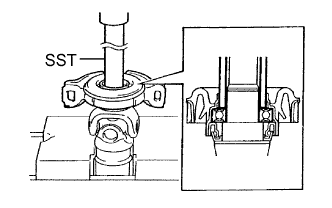

С помощью SST и пресса запрессуйте центральный опорный подшипник.
- Специальный инструмент (SST):
- 09330-50010
- ПРИМЕЧАНИЕ:
- При установке соблюдайте направление установки.
 |

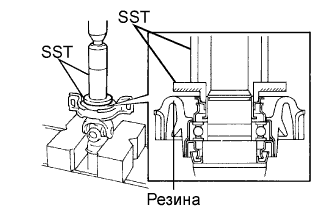

Используя SST и пресс, вставьте новый противопылевой колпак так, чтобы он почти касался резинового уплотнения центрального опорного подшипника.
- Специальный инструмент (SST):
- 09608-00071
09608-06041
- ПРИМЕЧАНИЕ:
- Действуйте осторожно, чтобы не повредить противопылевой колпак № 2.
 |

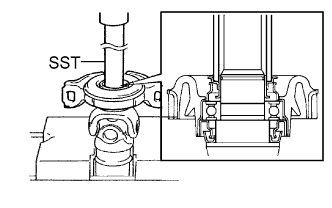

Используя SST и пресс, установите новый противопылевой колпак № 2.
- Специальный инструмент (SST):
- 09330-50010
 |
С помощью съемника стопорных колец наденьте новое пружинное стопорное кольцо.
 |
| 2. УСТАНОВИТЕ ПРОМЕЖУТОЧНЫЙ КАРДАННЫЙ ВАЛ |
Установите пыльник.
- ПРИМЕЧАНИЕ:
- Перед сборкой промежуточного карданного вала необходимо обмотать его шлицевую часть виниловой лентой с тем, чтобы не повредить пыльник.
 |
Нанесите на шлицы консистентную смазку.
- Консистентная смазка:
- Консистентная смазка на основе литиевого комплекса с дисульфидом молибдена NLGI № 2
Совместите метки и соедините промежуточный и карданный валы.
Закройте регулировочную гайку пыльником.
- ПРИМЕЧАНИЕ:
- Ориентации соединительных фланцев промежуточного и карданного валов должны отличаться на 180°.
 |
Полностью затяните регулировочную гайку вручную.
