Карданная Передача. Lexus GS450h GWS191
Карданный Вал. Lexus GS450h GWS191
Карданный Вал В Сборе -- Снятие |
| 1. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ |
Снимите выпускную трубу (см. стр. Нажмите здесь).
| 2. СНИМИТЕ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1 |
Отверните 4 гайки и снимите теплозащитный экран.
| 3. СНИМИТЕ КАРДАННЫЙ ВАЛ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ |

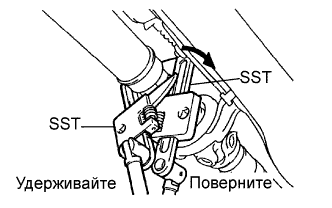

Используя SST, ослабьте регулировочную гайку настолько, чтобы ее можно было отвернуть рукой.
- Специальный инструмент (SST):
- 09922-10010
- УКАЗАНИЕ:
- Используйте 2 одинаковых SST.
 |
Нанесите метки на соединительный фланец трансмиссии, гибкую муфту и промежуточный вал.
 |
Выверните 3 болта, снимите 3 шайбы и отверните 3 гайки.
- ПРИМЕЧАНИЕ:
- Карданный вал и гибкая муфта не должны разделяться.
Нанесите метки на соединительный фланец дифференциала, гибкую муфту и карданный вал.
 |
Выверните 3 болта, снимите 3 шайбы и отверните 3 гайки.
- ПРИМЕЧАНИЕ:
- Карданный вал и гибкая муфта не должны разделяться.

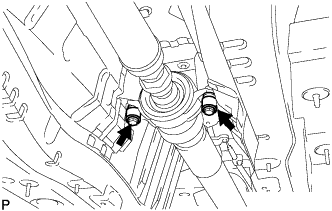

Снимите 2 гасителя колебаний центрального опорного подшипника и 2 шайбы центрального опорного подшипника.
- УКАЗАНИЕ:
- В некоторых автомобилях шайбы центрального опорного подшипника не используются.
 |

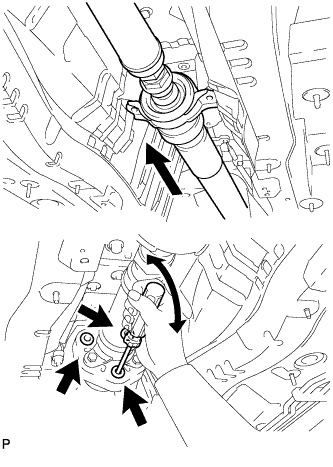

Отожмите вперед задний карданный вал, чтобы сжать его и снять с центрирующего штифта дифференциала.
- ПРИМЕЧАНИЕ:
- Отжимайте карданный вал строго вперед, чтобы трансмиссия и карданный вал были выровнены.
- УКАЗАНИЕ:
- Если фланец тяжело отделяется от гибкой муфты, отсоедините его отверткой.
 |
Вытяните карданный вал наружу из задней части автомобиля.
- ПРИМЕЧАНИЕ:
- Промежуточный и карданный валы разделяться не должны.
