Электрооборудование Автомобиля. Lexus GS450h GWS191
Освещение. Lexus GS450h GWS191
Переключатель Указателей Поворота -- Проверка Без Снятия С Автомобиля |
| 1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
 |

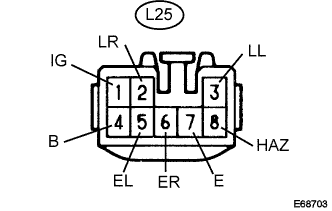

Отсоедините разъем L25 выключателя проблескового режима.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия L25-1 (IG) - масса Питание выключено Менее 1 В L25-1 (IG) - масса Зажигание включено (IG) 10-14 В L25-4 (B) - масса Всегда 10-14 В L25-7 (E) - масса Всегда Менее 1 В
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия L25-7 (E) - масса Всегда Менее 1 Ом
Вновь подсоедините разъем L25.
Измерьте напряжение на разъеме.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия L25-2 (LR) - масса Выключатель аварийной сигнализации в положении OFF (ВЫКЛ) Менее 1 В L25-2 (LR) - масса Выключатель аварийной сигнализации в положении ON (ВКЛ) С 0 В на 10–14 В (60–120 раз в минуту) L25-2 (LR) - масса Зажигание включено (IG), переключатель указателей поворота (правый поворот) выключен Менее 1 В L25-2 (LR) - масса Зажигание включено (IG), переключатель указателей поворота (правый поворот) включен С 0 В на 10–14 В (60–120 раз в минуту) L25-3 (LL) - масса Выключатель аварийной сигнализации в положении OFF (ВЫКЛ) Менее 1 В L25-3 (LL) - масса Выключатель аварийной сигнализации в положении ON (ВКЛ) С 0 В на 10–14 В (60–120 раз в минуту) L25-3 (LL) - масса Зажигание включено (IG), переключатель указателей поворота (левый поворот) выключен Менее 1 В L25-3 (LL) - масса Зажигание включено (IG), переключатель указателей поворота (левый поворот) включен С 0 В на 10–14 В (60–120 раз в минуту) L25-5 (EL) - масса Зажигание включено (IG), переключатель указателей поворота (левый поворот) выключен 10-14 В L25-5 (EL) - масса Зажигание включено (IG), переключатель указателей поворота (левый поворот) включен Менее 1 В L25-6 (ER) - масса Зажигание включено (IG), переключатель указателей поворота (правый поворот) выключен 10-14 В L25-6 (ER) - масса Зажигание включено (IG), переключатель указателей поворота (правый поворот) включен Менее 1 В L25-8 (HAZ) - масса Выключатель аварийной сигнализации в положении OFF (ВЫКЛ) 10-14 В L25-8 (HAZ) - масса Выключатель аварийной сигнализации в положении ON (ВКЛ) Менее 1 В
