Переключатель Света Фар Проверка

Отсоедините переключатель.

Измерьте сопротивление выключателя.

Номинальное сопротивление:

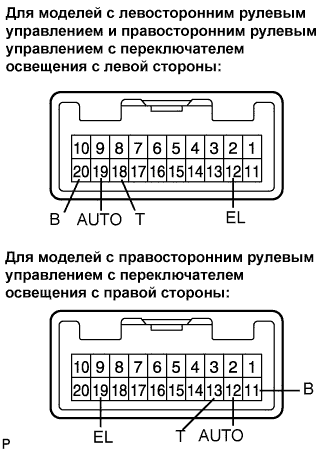

Для моделей с левосторонним рулевым управлением, а также с правосторонним рулевым управлением и переключателем освещения с левой стороны::

Переключатель освещения:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-12 (EL) - g1-18 (T)	OFF (ВЫКЛ)	10 кОм или более
g1-18 (T) - g1-19 (AUTO)	OFF (ВЫКЛ)	10 кОм или более
g1-19 (AUTO) - g1-20 (B)	OFF (ВЫКЛ)	10 кОм или более
g1-12 (EL) - g1-18 (T)	TAIL	Менее 1 Ом
g1-12 (EL) - g1-18 (T)	HEAD	Менее 1 Ом
g1-18 (T) - g1-20 (B)	HEAD	Менее 1 Ом
g1-12 (EL) - g1-19 (AUTO)	AUTO	Менее 1 Ом

Переключатель ближнего/дальнего света фар:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-11 (BU) - g1-12 (EL)	LOW BEAM	Менее 1 Ом
g1-11 (BU) - g1-12 (EL)	HI BEAM	Менее 1 Ом
g1-12 (EL) - g1-17 (HF)	HI BEAM	Менее 1 Ом

Переключатель указателей поворота:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-12 (EL) - g1-13 (TR)	Правый поворот	Менее 1 Ом
g1-12 (EL) - g1-13 (TR)	Нейтральное	10 кОм или более
g1-12 (EL) - g1-15 (TL)	Нейтральное	10 кОм или более
g1-12 (EL) - g1-15 (TL)	Левый поворот	Менее 1 Ом

Выключатель противотуманных фар:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-3 (LFG) - g1-4 (BFG)	Переключатель противотуманных фар в положении OFF (ВЫКЛ)	10 кОм или более
g1-3 (LFG) - g1-4 (BFG)	Переключатель противотуманных фар в положении ON (ВКЛ)	Менее 1 Ом

Переключатель задних противотуманных фонарей (для моделей с задними противотуманными фонарями):

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-2 (B) - g1-3 (LFG)	Переключатель света фар в положении ON (ВКЛ)	Менее 1 Ом
g1-3 (LFG) - g1-4 (BFG)	Переключатель света фар в положении ON (ВКЛ)	Менее 1 Ом
g1-2 (B) - g1-3 (LFG)	Переключатель света фар в положении OFF (ВЫКЛ)	10 кОм или более
g1-3 (LFG) - g1-4 (BFG)	Переключатель света фар в положении OFF (ВЫКЛ)	10 кОм или более

Для моделей с правосторонним рулевым управлением и переключателем освещения с правой стороны::

Переключатель освещения:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-11 (B) - g1-12 (AUTO)	OFF (ВЫКЛ)	10 кОм или более
g1-12 (AUTO) - g1-13 (T)	OFF (ВЫКЛ)	10 кОм или более
g1-13 (T) - g1-19 (EL)	OFF (ВЫКЛ)	10 кОм или более
g1-13 (T) - g1-19 (EL)	TAIL	Менее 1 Ом
g1-11 (B) - g1-13 (T)	HEAD	Менее 1 Ом
g1-13 (T) - g1-19 (EL)	HEAD	Менее 1 Ом
g1-12 (AUTO) - g1-19 (EL)	AUTO	Менее 1 Ом

Переключатель ближнего/дальнего света фар:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-15 (HU) - g1-19 (EL)	LOW BEAM	Менее 1 Ом
g1-14 (HF) - g1-15 (HU)	HI BEAM	Менее 1 Ом
g1-15 (HU) - g1-19 (EL)	HI BEAM	Менее 1 Ом

Переключатель указателей поворота:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-16 (TR) - g1-19 (EL)	Правый поворот	Менее 1 Ом
g1-16 (TR) - g1-18 (TL)	Нейтральное	10 кОм или более
g1-18 (TL) - g1-19 (EL)	Нейтральное	10 кОм или более
g1-18 (TL) - g1-19 (EL)	Левый поворот	Менее 1 Ом

Выключатель противотуманных фар:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-7 (BFG) - g1-8 (LFG)	Переключатель противотуманных фар в положении OFF (ВЫКЛ)	10 кОм или более
g1-8 (BFG) - g1-9 (LFG)	Переключатель противотуманных фар в положении ON (ВКЛ)	Менее 1 Ом

Выключатель задних противотуманных фонарей:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
g1-7 (BFG) - g1-8 (LFG)	Переключатель света фар в положении ON (ВКЛ)	Менее 1 Ом
g1-8 (LFG) - g1-9 (B)	Переключатель света фар в положении ON (ВКЛ)	Менее 1 Ом
g1-7 (BFG) - g1-8 (LFG)	Переключатель света фар в положении OFF (ВЫКЛ)	10 кОм или более
g1-8 (LFG) - g1-9 (B)	Переключатель света фар в положении OFF (ВЫКЛ)	10 кОм или более
