Задние Блоки Фонарей В Сборе Проверка Без Снятия С Автомобиля

Отсоедините разъемы Z1 и Z3 фонарей.

Подсоедините положительный (+) вывод вольтметра к контакту Z1-7, а отрицательный (-) вывод – к контакту Z1-6.

Подсоедините положительный (+) вывод вольтметра к контакту Z3-2, а отрицательный (-) вывод – к контакту Z3-6.

Измерьте напряжение на разъеме.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
Z1-7 (STP) - Z1-6 (E)	Педаль тормоза отпущена	Менее 1 В
Z1-7 (STP) - Z1-6 (E)	Педаль тормоза нажата	10-14 В
Z3-2 (STP) - Z3-6 (E)	Педаль тормоза отпущена	Менее 1 В
Z3-2 (STP) - Z3-6 (E)	Педаль тормоза нажата	10-14 В

Подсоедините положительный (+) вывод вольтметра к контакту Z1-5, а отрицательный (-) вывод – к контакту Z1-6.

Подсоедините положительный (+) вывод вольтметра к контакту Z3-5, а отрицательный (-) вывод – к контакту Z3-6.

Измерьте напряжение на разъеме.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
Z1-5 (TL) - Z1-6 (E)	Переключатель света фар в положении OFF (ВЫКЛ)	Менее 1 В
Z1-5 (TL) - Z1-6 (E)	Переключатель света фар в положении ON (ВКЛ)	10-14 В
Z3-5 (TL) - Z3-6 (E)	Переключатель света фар в положении OFF (ВЫКЛ)	Менее 1 В
Z3-5 (TL) - Z3-6 (E)	Переключатель света фар в положении ON (ВКЛ)	10-14 В

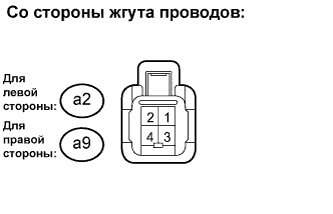

Отсоедините разъемы a2 и a9 фонарей.

Подсоедините положительный (+) вывод вольтметра к контакту a2-2, а отрицательный (-) вывод – к контакту a2-4.

Подсоедините положительный (+) вывод вольтметра к контакту a9-2, а отрицательный (-) вывод – к контакту a9-4.

Измерьте напряжение на разъеме.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
a2-2 - a2-4	Переключатель света фар в положении ON (ВКЛ)	10-14 В
a2-2 - a2-4	Переключатель света фар в положении OFF (ВЫКЛ)	Менее 1 В
a9-2 - a9-4	Переключатель света фар в положении ON (ВКЛ)	10-14 В
a9-2 - a9-4	Переключатель света фар в положении OFF (ВЫКЛ)	Менее 1 В
