Первичный Вал Повторная Сборка

С помощью SST и пресса установите новый передний подшипник на первичный вал.

SST

09950-60010(09951-00570)
09950-70010(09951-07100)

ПРИМЕЧАНИЕ:

При установке переднего подшипника первичного вала канавка пружинного стопорного кольца должна быть направлена вперед.

Выберите пружинное стопорное кольцо, которое обеспечивает необходимый зазор между первичным валом и передним подшипником.

Номинальный зазор:

0,10 мм (0,00394 дюйма) или менее

Стандартные пружинные стопорные кольца:

Метка	Толщина
А	2,10 - 2,15 мм (0,0827 - 0,0846 дюйма)
B	2,15 - 2,20 мм (0,0846 - 0,0866 дюйма)
C	2,20 - 2,25 мм (0,0866 - 0,0886 дюйма)
D	2,25 - 2,30 мм (0,0886 - 0,0906 дюйма)
E	2,30 - 2,35 мм (0,0906 - 0,0925 дюйма)
F	2,35 - 2,40 мм (0,0925 - 0,0945 дюйма)
G	2,40 - 2,45 мм (0,0945 - 0,0965 дюйма)

С помощью съемника стопорных колец установите пружинное стопорное кольцо.

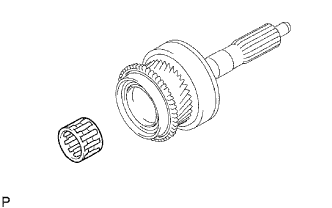

Нанесите трансмиссионное масло на подшипник первичного вала и установите его на первичный вал.

Нанесите на блокирующее кольцо синхронизатора № 2 трансмиссионное масло и установите его на первичный вал.
