Блок Механической Трансмиссии Проверка

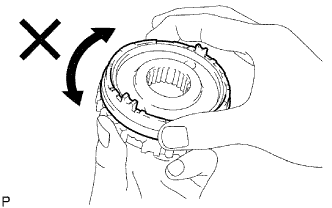

Нанесите трансмиссионное масло на конус шлицевой части шестерни № 5 и убедитесь, что блокирующее кольцо синхронизатора № 3 не поворачивается ни в одном направлении, прижимая его к шлицевой части шестерни № 5.

1. В противном случае замените блокирующее кольцо синхронизатора № 3.


Прижмите наружное блокирующее кольцо синхронизатора № 3 к конусу шлицевой части шестерни № 5. Измерьте зазор между наружным блокирующим кольцом синхронизатора № 3 и шлицевой частью шестерни № 5.

Номинальный зазор:

0,68 - 1,32 мм (0,0267 - 0,0519 дюйма)

1. Если зазор не соответствует требованиям, замените наружное блокирующее кольцо синхронизатора № 3 новым.


Проверьте взаимное скольжение задающей шестерни 5-й передачи и скользящей муфты трансмиссии № 3.

Проверьте шлицы на скользящей муфте трансмиссии № 3 на износ.

1. При выявлении каких-либо дефектов замените скользящую муфту трансмиссии № 3.

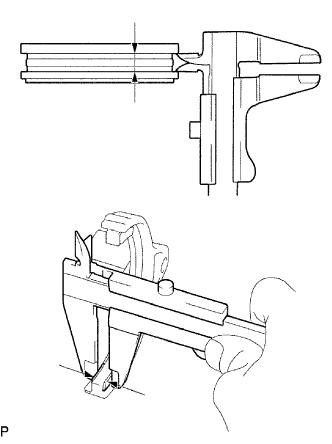

С помощью штангенциркуля измерьте ширину канавки скользящей муфты трансмиссии № 3 и толщину зубца на вилке переключения передач № 3, а затем рассчитайте зазор.

Номинальный зазор:

0,26 - 0,84 мм (0,0102 - 0,0331 дюйма)

1. Если зазор не соответствует требованиям, замените скользящую муфту трансмиссии № 3 и вилку переключения передач № 3 новыми деталями.

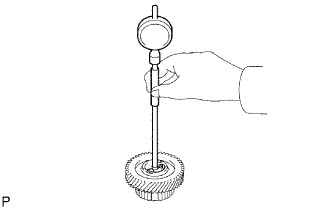

С помощью нутромера измерьте внутренний диаметр задающей шестерни 5-й передачи.

Номинальный внутренний диаметр:

38,015 - 38,040 мм (1,4967 - 1,4976 дюйма)

Максимальный внутренний диаметр:

38,040 мм (1,4976 дюйма)

1. Если внутренний диаметр превышает максимально допустимый, замените задающую шестерню 5-й передачи новой.


Используя индикатор часового типа для отверстий, измерьте внутренний диаметр промежуточной шестерни заднего хода.

Номинальный внутренний диаметр:

24,040 - 24,061 мм (0,9465 - 0,9473 дюйма)

Максимальный внутренний диаметр:

24,061 мм (0,9473 дюйма)

1. Если внутренний диаметр превышает максимально допустимый, замените промежуточную шестерню заднего хода новой.


Используя микрометр, измерьте диаметр вала промежуточной шестерни заднего хода в месте вращения промежуточной шестерни заднего хода.

Номинальный диаметр:

23,979-24,000 мм (0,9441-0,9449 дюйма)

Минимально допустимый диаметр:

23,979 мм (0,9441 дюйма)

1. Если диаметр меньше минимально допустимого, замените вал промежуточной шестерни заднего хода.


Установите промежуточную шестерню заднего хода на вал промежуточной шестерни заднего хода и зажмите его в тисках между алюминиевыми пластинами.

С помощью индикатора часового типа измерьте радиальный зазор.

Номинальный зазор:

0,040 - 0,082 мм (0,00157 - 0,00322 дюйма)

1. Если зазор не соответствует указанному значению, замените промежуточную шестерню заднего хода.
