Передний Амортизатор Разборка

Подвеска Land Cruiser Prado.
Передняя Подвеска.

  1. ОТВЕРНИТЕ ГАЙКУ КРЕПЛЕНИЯ ПЕРЕДНЕЙ ОПОРЫ К ПЕРЕДНЕМУ АМОРТИЗАТОРУ

  2. СНИМИТЕ ЛЕВУЮ ОПОРУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

  3. СНИМИТЕ ПЕРЕДНЮЮ ЛЕВУЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

  4. СНИМИТЕ ВТУЛКУ ПЕРЕДНЕГО АМОРТИЗАТОРА

Передний Амортизатор -- Разборка



1. ОТВЕРНИТЕ ГАЙКУ КРЕПЛЕНИЯ ПЕРЕДНЕЙ ОПОРЫ К ПЕРЕДНЕМУ АМОРТИЗАТОРУ


    .Передняя Подвеска.Система Передней Подвески.Передний Амортизатор Разборка

  1. С помощью SST сожмите цилиндрическую винтовую пружину.

    SST
    09727-30021(09727-00010,09727-00031)
    09727-00060
    ПРЕДОСТЕРЕЖЕНИЕ:
    Будьте осторожны, поскольку цилиндрическая винтовая пружина может отскочить вверх и вызвать травму.
    ПРИМЕЧАНИЕ:
    1. Убедитесь в том, что опора подвески освобождена от цилиндрической винтовой пружины.
    2. Не сжимайте цилиндрическую винтовую пружину больше, чем требуется.
    3. Не пользуйтесь пневматическим ключом ударного действия. Это может привести к повреждению SST.

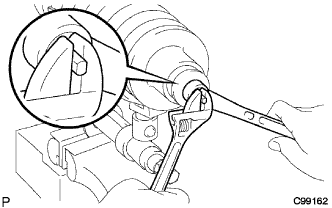

  1. Отверните гайку крепления передней опоры к переднему амортизатору.



2. СНИМИТЕ ЛЕВУЮ ОПОРУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

  1. Снимите опору подвески, подушку и 2 держателя со штока амортизатора.



3. СНИМИТЕ ПЕРЕДНЮЮ ЛЕВУЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

  1. Снимите цилиндрическую винтовую пружину с амортизатора.



4. СНИМИТЕ ВТУЛКУ ПЕРЕДНЕГО АМОРТИЗАТОРА


    .Передняя Подвеска.Система Передней Подвески.Передний Амортизатор Разборка

  1. С помощью SST и пресса снимите втулку амортизатора.

    SST
    09710-30012(09710-04071,09710-04081)
