Рычаг Стояночного Тормоза -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ для левой и правой стороны одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Для моделей с автоматической трансмиссией:
Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).
Для моделей с механической трансмиссией:
Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).
Для моделей с холодильной камерой:
Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).
| 2. СНИМИТЕ РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
Отпустите рычаг стояночного тормоза.
Отсоедините разъем выключателя стояночного тормоза.

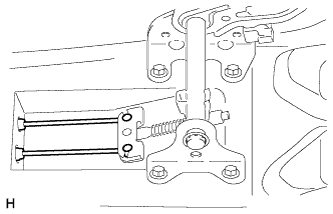

Отверните регулировочную гайку.
 |
Отсоедините трос привода стояночного тормоза № 2 и трос привода стояночного тормоза № 3 от тяги привода стояночного тормоза № 1.
 |
Снимите тягу привода стояночного тормоза № 1, втулку и пружину сжатия с рычага стояночного тормоза.
Извлеките штырь из рычага стояночного тормоза.

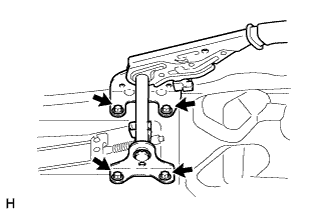

Выверните 4 болта и снимите рычаг стояночного тормоза.
 |
| 3. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
Выверните винт и снимите выключатель стояночного тормоза с рычага стояночного тормоза.
 |
Отсоедините разъем.
 |
