Верхний Рычаг Задней Подвески Снятие

Подвеска Land Cruiser Prado.
Задняя Подвеска.

  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. ОТСОЕДИНИТЕ ТЯГУ ЗАДНЕГО ДАТЧИКА ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с пневматической подвеской)

  3. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ

Верхний Рычаг Задней Подвески -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ для левой и правой стороны одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО


2. ОТСОЕДИНИТЕ ТЯГУ ЗАДНЕГО ДАТЧИКА ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с пневматической подвеской)



  1. Отсоедините и снимите разъем.

  1. Снимите зажим.



    .Задняя Подвеска.Система Задней Подвески.Верхний Рычаг Задней Подвески Снятие

  1. Нанесите метки на тягу и кронштейн.

    Обозначения на рисунке
    *1
    		Метка

  1. Отверните гайку и отсоедините тягу датчика.

  1. Выверните 2 болта и снимите датчик высоты подвески.

    ПРИМЕЧАНИЕ:
    Если задний датчик высоты подвески в сборе ронялся, замените его новым.


3. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ

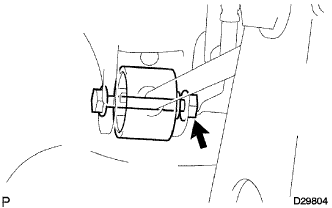

  1. Отверните гайку и снимите шайбу и болт с кожуха задней полуоси.

    УКАЗАНИЕ:
    Поворачивайте гайку, удерживая болт.



  1. Отверните гайку и снимите шайбу, болт и верхний рычаг управления в сборе.

    УКАЗАНИЕ:
    Поворачивайте гайку, удерживая болт.
