Трос Привода Стояночного Тормоза Снятие

Тормоза Land Cruiser Prado.
Стояночный Тормоз.

  1. ОТСОЕДИНИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ С РЫЧАГОМ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА

  2. СНИМИТЕ ТОПЛИВНЫЙ БАК

  3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ (для 3-дверных моделей)

  4. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

  5. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ

  6. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ

Трос Привода Стояночного Тормоза -- Снятие



1. ОТСОЕДИНИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ С РЫЧАГОМ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА
УКАЗАНИЕ:
См. порядок выполнения работ вплоть до операции "Снимите колодку стояночного тормоза № 2 в сборе с рычагом привода колодок стояночного тормоза" (Нажмите здесь).


2. СНИМИТЕ ТОПЛИВНЫЙ БАК

  1. Для моделей с 1GR-FE:
    Снимите топливный бак в сборе (Нажмите здесь).

  1. Для 3-дверных моделей с 1KD-FTV:
    Снимите топливный бак в сборе (Нажмите здесь).

  1. Для 5-дверных моделей с 1KD-FTV:
    Снимите топливный бак в сборе (Нажмите здесь).

  1. Для 3-дверных моделей с 2TR-FE:
    Снимите топливный бак в сборе (Нажмите здесь).

  1. Для 5-дверных моделей с 2TR-FE:
    Снимите топливный бак в сборе (Нажмите здесь).

  1. Для моделей с 5L-E:
    Снимите топливный бак в сборе (Нажмите здесь).



3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ (для 3-дверных моделей)

  1. Для моделей с 1KD-FTV:
    Снимите центральную выпускную трубу (Нажмите здесь).

  1. Для моделей с 2TR-FE:
    Снимите центральную выпускную трубу (Нажмите здесь).



4. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

  1. Для моделей с автоматической трансмиссией:
    Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).

  1. Для моделей с механической трансмиссией:
    Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).

  1. Для моделей с холодильной камерой:
    Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).



5. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ

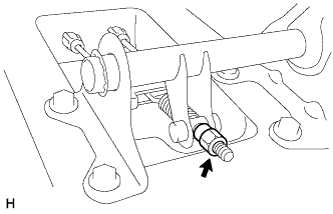

  1. Ослабьте регулировочную гайку.

  1. Отсоедините трос привода стояночного тормоза № 2 от тяги привода стояночного тормоза № 1.




  1. Сожмите захваты троса привода стояночного тормоза № 2 и слегка протолкните трос наружу автомобиля.




  1. Выверните 2 болта и отсоедините трос привода стояночного тормоза № 2 в сборе от опорного диска.



  1. Для 3-дверных моделей:



    1. Выверните 2 болта, отверните 3 гайки и снимите трос привода стояночного тормоза № 2.


      .Стояночный Тормоз.Система Стояночного Тормоза.Трос Привода Стояночного Тормоза Снятие

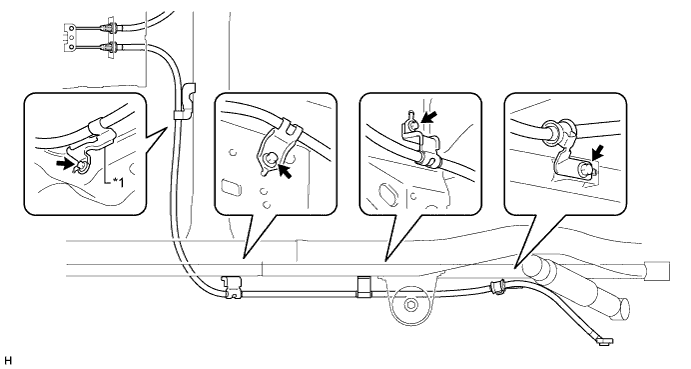

      Обозначения на рисунке
      *1
      		Зажим троса привода стояночного тормоза № 1
      		*2
      		Зажим троса привода стояночного тормоза № 3

    2. Отсоедините зажим троса привода стояночного тормоза № 1 от троса привода стояночного тормоза № 2.

    3. Отсоедините зажим троса привода стояночного тормоза № 3 от кузова.



  1. Для 5-дверных моделей:




    1. Снимите теплозащитный экран троса привода стояночного тормоза № 1.



    2. Выверните 5 болтов и снимите трос привода стояночного тормоза № 2.


      .Стояночный Тормоз.Система Стояночного Тормоза.Трос Привода Стояночного Тормоза Снятие


      Обозначения на рисунке
      *1
      		Зажим троса привода стояночного тормоза № 2
      		-
      		-

    3. Отсоедините зажим троса привода стояночного тормоза № 2 от троса привода стояночного тормоза № 2.



6. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ



  1. Ослабьте регулировочную гайку.

  1. Отсоедините трос привода стояночного тормоза № 3 от тяги привода стояночного тормоза № 1.




  1. Сожмите захваты троса привода стояночного тормоза № 3 и слегка протолкните трос наружу автомобиля.




  1. Выверните 2 болта и отсоедините трос привода стояночного тормоза № 3 в сборе от опорного диска.



  1. Для 3-дверных моделей:


    .Стояночный Тормоз.Система Стояночного Тормоза.Трос Привода Стояночного Тормоза Снятие


    Обозначения на рисунке
    *1
    		Зажим троса привода стояночного тормоза № 2
    		*2
    		Зажим троса привода стояночного тормоза № 4

    1. Выверните 2 болта, отверните 3 гайки и снимите трос привода стояночного тормоза № 3.

    2. Отсоедините зажим троса привода стояночного тормоза № 2 от троса привода стояночного тормоза № 3.

    3. Отсоедините зажим троса привода стояночного тормоза № 4 от кузова.



  1. Для 5-дверных моделей:


    .Стояночный Тормоз.Система Стояночного Тормоза.Трос Привода Стояночного Тормоза Снятие


    Обозначения на рисунке
    *1
    		Зажим троса привода стояночного тормоза № 3
    		*2
    		-

    1. Выверните 4 болта и снимите трос привода стояночного тормоза № 3.

    2. Отсоедините зажим троса привода стояночного тормоза № 3 от троса привода стояночного тормоза № 3.
