Механическая Трансмиссия В Сборе -- Установка |
| 1. УСТАНОВИТЕ РАЗДАТОЧНУЮ КОРОБКУ В СБОРЕ |
Для моделей с 1KD-FTV:
Закрепите раздаточную коробку в сборе с помощью 8 болтов и 2 кронштейнов.- Момент затяжки:
- 24 N*m{245 kgf*cm, 18 ft.*lbf}
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить задний сальник переходника шлицами первичной шестерни раздаточной коробки.
Кроме моделей с 1KD-FTV:
Закрепите раздаточную коробку в сборе с помощью 8 болтов и кронштейна.- Момент затяжки:
- 24 N*m{245 kgf*cm, 18 ft.*lbf}
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить задний сальник переходника шлицами первичной шестерни раздаточной коробки.
| 2. УСТАНОВИТЕ БЛОК МЕХАНИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ |

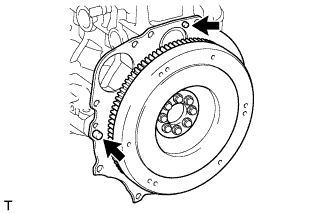

Перед установкой механической трансмиссии удостоверьтесь, что на поверхности блока цилиндров двигателя, вступающей в контакт с механической трансмиссией, имеются 2 штифта.
 |
Совместите первичный вал с ведомым диском сцепления и установите блок трансмиссии на двигатель.
Вверните 8 болтов.
- Момент затяжки:
- Для болта A:
- 72 N*m{729 kgf*cm, 52 ft.*lbf}
- Для болта B:
- 37 N*m{379 kgf*cm, 27 ft.*lbf}
 |
| 3. ПОДСОЕДИНИТЕ ШЛАНГ САПУНА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ И РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
Подсоедините 2 шланга сапуна к кронштейну.
Подсоедините 3 шланга сапуна к переходнику раздаточной коробки и раздаточной коробке.
| 4. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ |
Подсоедините 2 разъема и 4 зажима.
| 5. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА |
 |
Закрепите опору выпускного коллектора 3 болтами.
- Момент затяжки:
- Для болта A:
- 71 N*m{724 kgf*cm, 52 ft.*lbf}
- для болта B:
- 44 N*m{449 kgf*cm, 32 ft.*lbf}
- для болта C:
- 30 N*m{360 kgf*cm, 22 ft.*lbf}
| 6. УСТАНОВИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ № 1 |

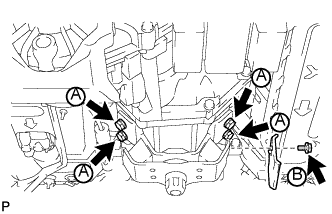

Закрепите подушку опоры и переднюю подушку опоры двигателя 5 болтами.
- Момент затяжки:
- Для болта A:
- 65 N*m{663 kgf*cm, 48 ft.*lbf}
- для болта B:
- 12 N*m{117 kgf*cm, 8 ft.*lbf}
 |
| 7. УСТАНОВИТЕ ПОПЕРЕЧИНУ РАМЫ № 3 В СБОРЕ |
Установите поперечину рамы и закрепите ее 4 болтами и 4 гайками.
- Момент затяжки:
- 72 N*m{734 kgf*cm, 53 ft.*lbf}
Вверните 4 болта в подушку опоры.
- Момент затяжки:
- 30 N*m{306 kgf*cm, 22 ft.*lbf}
| 8. УСТАНОВИТЕ ЛЕВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ |
Закрепите кронштейн элемента 4 болтами.
- Момент затяжки:
- 33 N*m{337 kgf*cm, 24 ft.*lbf}
| 9. УСТАНОВИТЕ ПРАВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ |
Закрепите кронштейн элемента 4 болтами.
- Момент затяжки:
- 33 N*m{337 kgf*cm, 24 ft.*lbf}
| 10. УСТАНОВИТЕ СТАРТЕР В СБОРЕ |
Для моделей мощностью 1,4 кВт:
Установите стартер (Нажмите здесь).
Для моделей мощностью 2,0 кВт:
Установите стартер (Нажмите здесь).
| 11. ПОДСОЕДИНИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ |
Подсоедините рабочий цилиндр сцепления с помощью 2 болтов.
- Момент затяжки:
- 12 N*m{120 kgf*cm, 9 ft.*lbf}
| 12. УСТАНОВИТЕ ПЕРЕДНИЙ КАРДАННЫЙ ВАЛ В СБОРЕ |
Установите передний карданный вал (Нажмите здесь).
| 13. УСТАНОВИТЕ КАРДАННЫЙ ВАЛ В СБОРЕ |
Установите карданный вал (Нажмите здесь).
| 14. ДОБАВЬТЕ МАСЛО ДЛЯ МЕХАНИЧЕСКИХ ТРАНСМИССИЙ |
| 15. УСТАНОВИТЕ НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
Закрепите нижнюю защиту 4 болтами.
- Момент затяжки:
- 18 N*m{184 kgf*cm, 13 ft.*lbf}
| 16. УСТАНОВИТЕ НАПОЛЬНЫЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Закройте крышку рычага переключения передач тканью.
Надавливая на крышку рычага переключения передач, поверните ее по часовой стрелке, чтобы установить.
- УКАЗАНИЕ:
- Нанесите универсальную консистентную смазку на конец рычага переключения передач.
| 17. УСТАНОВИТЕ ЧЕХОЛ № 1 РЫЧАГА ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
Установите чехол рычага выбора и переключения передач и закрепите его 4 винтами.
Введите в зацепление 2 фиксатора.
| 18. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
Подсоедините все разъемы.
Введите в зацепление 8 фиксаторов и 2 захвата и установите облицовку панели пола.
| 19. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Установите рукоятку на рычаг переключения передач.
| 20. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
