Генератор (Для Моделей С Силой Тока 100A) Разборка

Цепи Электропитания Сеть Land Cruiser Prado.
Аккумуляторная Батарея Система Зарядки Двигателя 2Tr-Fe.

  1. СНИМИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА

  2. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ

  3. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА

  4. СНИМИТЕ ИЗОЛЯТОР ВЫВОДА

  5. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ

  6. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ

  7. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ

  8. ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

  9. ИЗВЛЕКИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

Генератор (Для Моделей С Силой Тока 100A) -- Разборка



1. СНИМИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА



  1. С помощью отвертки снимите крышку шкива генератора.



2. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ

  1. Закрепите генератор в тисках между алюминиевыми пластинами.



    .Аккумуляторная Батарея Система Зарядки Двигателя 2Tr-Fe.Система Зарядки Аккумуляторной Батареи.Генератор (Для Моделей С Силой Тока 100A) Разборка

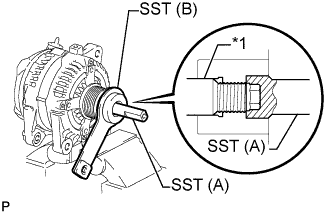

  1. Установите на шкив генератора с муфтой SST (A) и SST (B), как показано на рисунке.

    SST
    09820-63021
    Обозначения на рисунке
    *1
    		Вал ротора
    ПРИМЕЧАНИЕ:
    Надежно закрепите SST на шкиве генератора с муфтой и на валу ротора генератора.


    .Аккумуляторная Батарея Система Зарядки Двигателя 2Tr-Fe.Система Зарядки Аккумуляторной Батареи.Генератор (Для Моделей С Силой Тока 100A) Разборка

  1. Удерживая SST (A) гаечным ключом, поверните SST (B) против часовой стрелки, чтобы ослабить шкив генератора с муфтой.

    Обозначения на рисунке
    *a
    		Удерживайте

    		Поверните
    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, так как если при выполнении этой операции положение SST не будет надежно зафиксировано, может быть поврежден шкив генератора с муфтой или вал ротора генератора.

  1. Снимите SST с генератора.

  1. Снимите шкив генератора с муфтой с вала ротора.



3. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА



  1. Заверните 3 гайки и снимите заднюю торцевую крышку генератора.



4. СНИМИТЕ ИЗОЛЯТОР ВЫВОДА

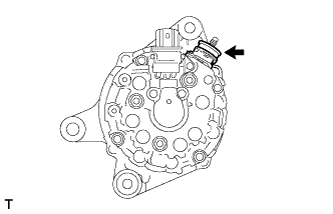

  1. Снимите изолятор контакта.



5. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ



  1. Выверните 2 винта и снимите щеткодержатель генератора.



6. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ



  1. Выверните 4 стяжных болта.



    .Аккумуляторная Батарея Система Зарядки Двигателя 2Tr-Fe.Система Зарядки Аккумуляторной Батареи.Генератор (Для Моделей С Силой Тока 100A) Разборка

  1. С помощью SST снимите катушку генератора.

    SST
    09950-40011(09951-04020,09952-04010,09953-04020,09954-04010,09955-04071,09957-04010,09958-04011)
    Обозначения на рисунке
    *a
    		Удерживайте

    		Поверните


7. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ



  1. Снимите шайбу.




  1. Снимите ротор генератора с рамы со стороны привода.



8. ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА



  1. Убедитесь, что подшипник рамы генератора со стороны привода не изношен и не ободран.
    При необходимости замените подшипник рамы со стороны привода генератора.



9. ИЗВЛЕКИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА



  1. Выверните 4 винта и снимите прижимную пластину.



    .Аккумуляторная Батарея Система Зарядки Двигателя 2Tr-Fe.Система Зарядки Аккумуляторной Батареи.Генератор (Для Моделей С Силой Тока 100A) Разборка

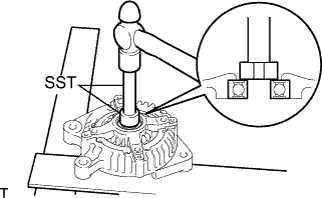

  1. Выбейте подшипник рамы генератора со стороны привода с помощью SST и молотка.

    SST
    09950-60010(09951-00250)
    09950-70010(09951-07100)
