Выключатели На Рулевом Колесе (Изготовитель – Tmuk, Tmmt) -- Проверка Без Снятия С Автомобиля |

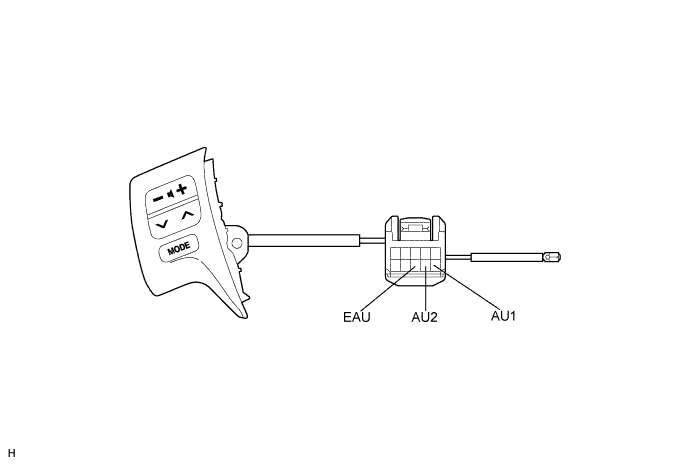

| 1. ПРОВЕРЬТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ (для моделей без системы навигации) |
Снимите накладку рулевого колеса.
Отсоедините разъем выключателей на рулевом колесе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия AU1 - EAU Ни один выключатель не нажат Примерно 100 кОм AU1 - EAU Переключатель SEEK+: нажат 0-2,5 Ом AU1 - EAU Переключатель SEEK-: нажат Примерно 0,3 кОм AU1 - EAU Переключатель VOL+: нажат Примерно 1 кОм AU1 - EAU Переключатель VOL-: нажат Примерно 3,1 кОм AU2 - EAU Ни один выключатель не нажат Примерно 100 кОм AU2 - EAU Переключатель MODE: нажат 0-2,5 Ом

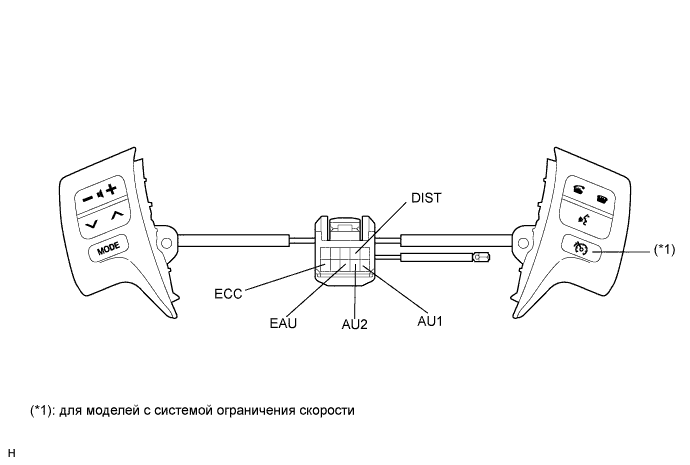

| 2. ПРОВЕРЬТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ (для моделей с системой навигации) |
Снимите накладку рулевого колеса.
Отсоедините разъем выключателей на рулевом колесе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия AU1 - EAU Ни один выключатель не нажат Примерно 100 кОм AU1 - EAU Переключатель SEEK+: нажат 0-2,5 Ом AU1 - EAU Переключатель SEEK-: нажат Примерно 0,3 кОм AU1 - EAU Переключатель VOL+: нажат Примерно 1 кОм AU1 - EAU Переключатель VOL-: нажат Примерно 3,1 кОм AU2 - EAU Ни один выключатель не нажат Примерно 100 кОм AU2 - EAU Переключатель MODE: нажат 0-2,5 Ом AU2 - EAU Выключатель VOICE: нажат Примерно 3,1 кОм AU2 - EAU Выключатель ON HOOK: нажат Примерно 0,3 кОм AU2 - EAU Выключатель OFF HOOK: нажат Примерно 1 кОм DIST - ECC (*1) Выключатель системы ограничителя скорости: OFF (ВЫКЛ) 10 кОм или более DIST - ECC (*1) Выключатель системы ограничителя скорости: ON (ВКЛ) Менее 1 Ом
- УКАЗАНИЕ:
- *1: для моделей с системой ограничения скорости
