DTC P0812 Неисправность в цепи входного сигнала передачи заднего хода


ОПИСАНИЕ

Данный диагностический код неисправности для системы индикации переключения передач обнаруживается, когда ЕСМ определяет неисправность цепи выключателя света заднего хода. Выключатель света заднего хода установлен в трансмиссии. Питание аккумуляторной батареи подается на него посредством жгута проводов. При включении передачи заднего хода выключатель включается, и питание подается на контакт R ECM. Если автомобиль движется на третьей или более высокой передаче в течение не менее 5 с при включенном выключателе света заднего хода, ECM определяет это как ненормальное событие и регистрирует диагностический код неисправности. Более подробная информация по системе индикации переключения передач рассматривается в разделе по щитку приборов (Нажмите здесь).

Условие обнаружения DTC
Неисправный участок
  1. Выполняются оба следующих условия (логика диагностирования за 3 поездки):
    1. Когда включен выключатель света заднего хода, автомобиль движется на третьей или более высокой передаче в течение не менее 5 с.
    2. Датчик частоты вращения коленчатого вала двигателя, датчик скорости автомобиля и переключатель муфты сцепления исправны.
  1. Короткое замыкание в цепи выключателя света заднего хода
  2. Выключатель света заднего хода
  3. ECM

СХЕМА СОЕДИНЕНИЙ

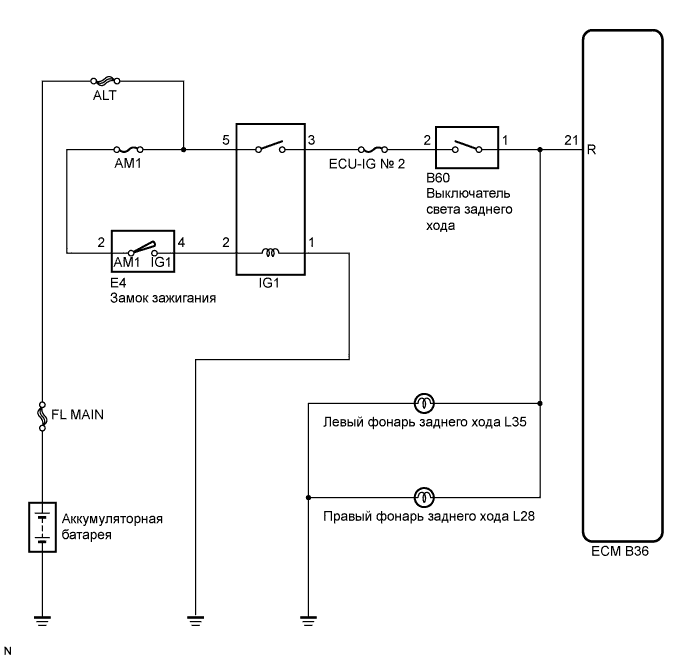

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0812 Неисправность В Цепи Входного Сигнала Передачи Заднего Хода


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА (ИСТОЧНИК ПИТАНИЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0812 Неисправность В Цепи Входного Сигнала Передачи Заднего Хода

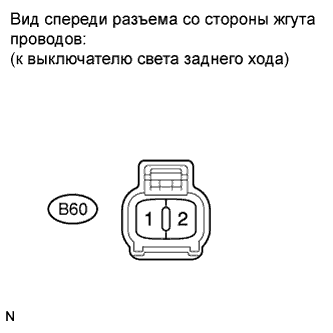

  1. Отсоедините разъем выключателя света заднего хода.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B60-2 - масса
    		Замок зажигания в положении ON (ВКЛ)
    		9-14 В

  1. Подсоедините разъем выключателя света заднего хода.



NG
Перейдите к шагу 5
OK


2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0812 Неисправность В Цепи Входного Сигнала Передачи Заднего Хода

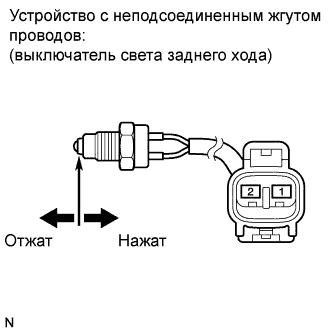

  1. Снимите выключатель света заднего хода (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    1 - 2
    		Нажат
    		Менее 1 Ом
    1 - 2
    		Отпущен
    		10 кОм или более

  1. Установите на место выключатель света заднего хода.



NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА - ECM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0812 Неисправность В Цепи Входного Сигнала Передачи Заднего Хода

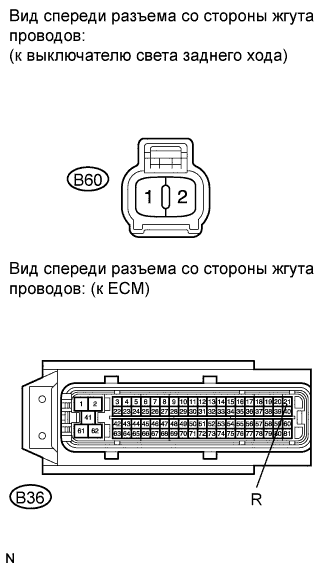

  1. Отсоедините разъем выключателя света заднего хода.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B36-21 (R) - B60-1
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (проверьте на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    B36-21 (R) или B60-1 - масса
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем выключателя света заднего хода.

  1. Подсоедините разъем ECM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА - ЕСМ)
OK


4.ПРОВЕРЬТЕ СИСТЕМУ ОСВЕЩЕНИЯ

  1. Проверьте систему света заднего хода системы освещения автомобиля (Нажмите здесь).



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ОСВЕЩЕНИЯ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

5.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG №2)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc P0812 Неисправность В Цепи Входного Сигнала Передачи Заднего Хода

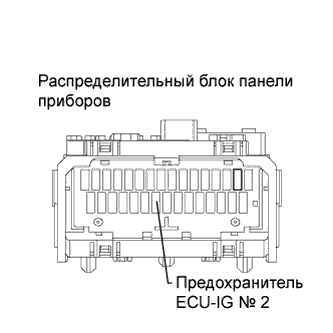

  1. Извлеките предохранитель ECU-IG № 2 из распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    ПРЕДОХРАНИТЕЛЬ ECU-IG № 2
    		Всегда
    		Менее 1 Ом

  1. Установите предохранитель на место.



NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG № 2)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ IG2 - ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА)
