DTC P0704 Неисправность входной цепи переключателя муфты сцепления |
ОПИСАНИЕ
Данный диагностический код неисправности для системы индикации переключения передач обнаруживается, когда ЕСМ определяет неисправность цепи переключателя муфты сцепления. Переключатель муфты сцепления установлен в кронштейне педали сцепления. Питание аккумуляторной батареи подается на него посредством жгута проводов. Когда педаль сцепления не нажата, переключатель муфты сцепления включен и питание подается на контакт D ECM. Когда педаль сцепления нажата, переключатель муфты сцепления выключен и питание аккумуляторной батареи не подается на контакт D ECM. Если передача переключается без изменения входного сигнала на контакте D ECM, ECM определяет это как ненормальное событие и регистрирует диагностический код неисправности. Более подробная информация по системе индикации переключения передач рассматривается в разделе по щитку приборов (Нажмите здесь).Условие обнаружения DTC
| Неисправный участок
|
- Выполняются оба следующих условия (логика диагностирования за 3 поездки):
- Сигнал переключателя муфты сцепления обнаруживается менее двух раз.
- Произошло более 20 переключений передач.
- Подсчет количества переключений передач осуществляется, если:
- С момента предыдущего переключения передачи прошло не менее 6 с.
- Педаль тормоза не нажималась.
| - Короткое замыкание в цепи переключателя муфты сцепления
- Переключатель муфты сцепления
- ECM
|

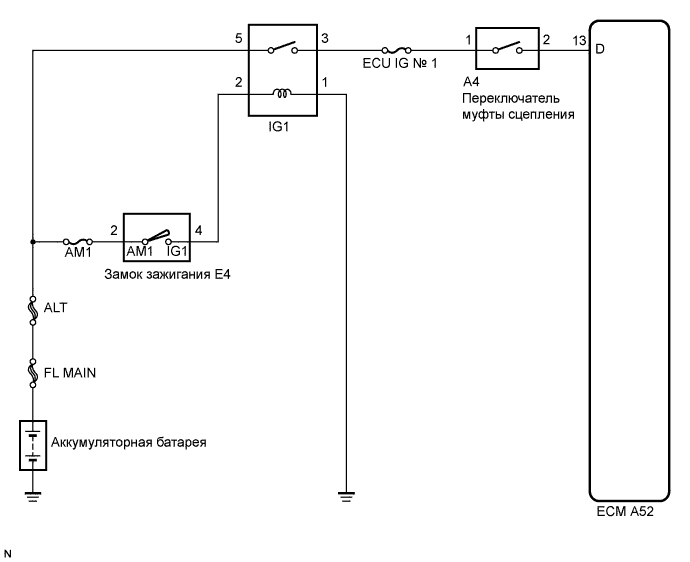

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

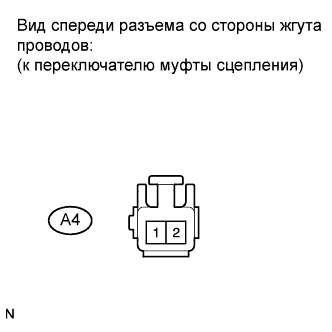

1.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ (ИСТОЧНИК ПИТАНИЯ) |
Отсоедините разъем переключателя муфты сцепления.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A4-1 - масса
| Замок зажигания в положении ON (ВКЛ)
| 9-14 В
|
Подсоедините разъем переключателя муфты сцепления.

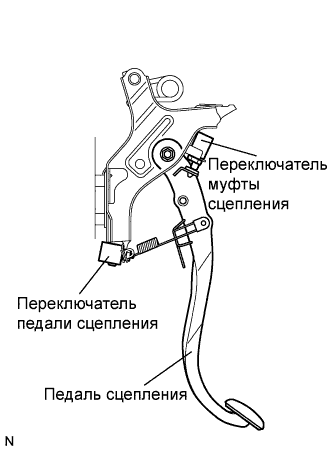

2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ |
Снимите переключатель муфты сцепления.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение переключателя
| Заданные условия
|
1 - 2
| Нажат
| Менее 1 Ом
|
1 - 2
| Отпущен
| 10 кОм или более
|
Установите переключатель муфты сцепления на место.

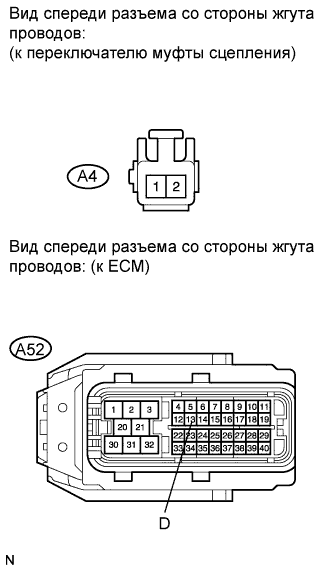

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ) |
Отсоедините разъем переключателя муфты сцепления.
Отсоедините разъем ЭБУ.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A52-13 (D) - A4-2
| Всегда
| Менее 1 Ом
|
- Номинальное сопротивление (проверьте на короткое замыкание):
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A52-13 (D) или A4-2 - масса
| Всегда
| 10 кОм или более
|
Подсоедините разъем переключателя муфты сцепления.
Подсоедините разъем ECM.
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM – ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ) |
|
|

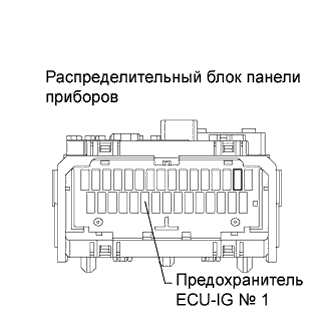

4.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ПРЕДОХРАНИТЕЛЬ ECU № 1) |
Извлеките предохранитель ECU IG № 1 из распределительного блока панели приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
- ПРЕДОХРАНИТЕЛЬ ECU IG № 1
| Всегда
| Менее 1 Ом
|
Установите предохранитель на место.
| ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (ECU IG № 1) |
|
|
OK |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ IG1 – ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ) |
|
