Динамик В Багажном Отделении (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Аудиовизуальная Система. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ

  2. УСТАНОВИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

  3. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

  4. УСТАНОВИТЕ СКОБУ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  6. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  7. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  8. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2

  9. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

Динамик В Багажном Отделении (Для 3-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ

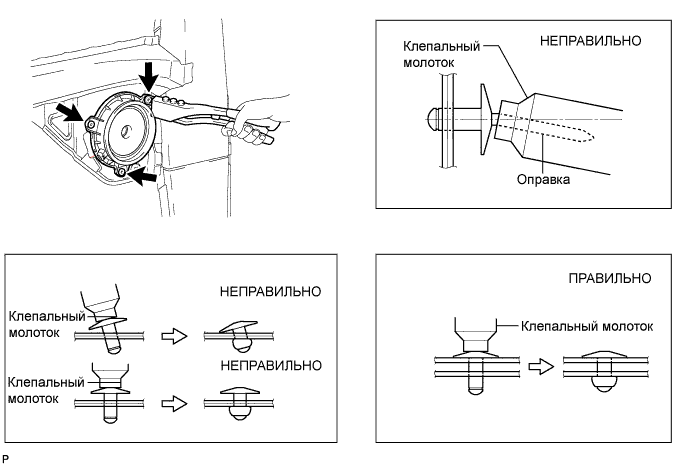

  1. Установите задний динамик, закрепив его 3 новыми заклепками посредством пневматического или ручного клепального устройства.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Багажном Отделении (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка

    ПРИМЕЧАНИЕ:
    1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.
    2. Убедитесь, что заклепка надежно закреплена на молдинге. Не наклоняйте клепальное устройство при установке заклепок на молдинг. Убедитесь в отсутствии зазора между головкой заклепки и молдингом.
    3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.
    УКАЗАНИЕ:
    Если заклепку невозможно вырезать, вытяните и обрежьте ее.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

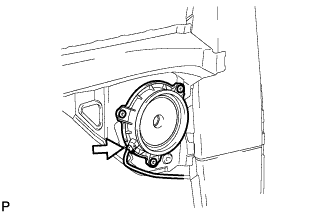

  1. Подсоедините разъем.



2. УСТАНОВИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

  1. Введите в зацепление 9 захватов, 8 фиксаторов и направляющую.



  1. Установите левую переднюю наружную облицовочную панель в сборе и закрепите ее фиксатором.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Багажном Отделении (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка



3. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите петлю спинки заднего сиденья в сборе и закрепите болтом.

    Момент затяжки:
    18 Н*м{185 кгс*см, 13 фунт-сила-футов}


4. УСТАНОВИТЕ СКОБУ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите скобу левого переднего ремня с катушкой и преднатяжителем в сборе и закрепите 2 болтами.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Багажном Отделении (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка

  1. Совместите метку совмещения (зеленую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


6. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 12 захватов, а затем установите опорную накладку левой передней двери.



7. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  1. Установите левое заднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


8. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.



9. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
