Задняя Цилиндрическая Винтовая Пружина (Для Подвески С Двойными Поперечными Рычагами) Снятие. Corolla ZZE150

Отсоедините разъем и освободите зажим.

Выверните 2 болта и снимите задний датчик высоты подвески в сборе.

Отверните гайку и отсоедините стойку заднего стабилизатора в сборе от рычага задней подвески № 2 в сборе.

Снимите подушку заднего стабилизатора.

ПРИМЕЧАНИЕ:

При установке необходимо заменить все гайки, стойки заднего стабилизатора в сборе и втулки заднего стабилизатора новыми. Эти детали нельзя использовать повторно.

Выверните гайку и снимите стойку заднего стабилизатора в сборе.

УКАЗАНИЕ:

Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте болт пальца с помощью шестигранного ключа (на 6 мм).

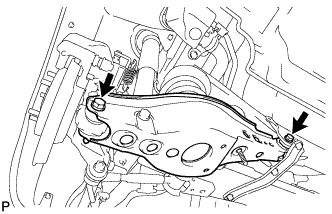

Ослабьте 2 болта.

ПРИМЕЧАНИЕ:

1. Не снимайте болт и гайку. Просто ослабьте их.

2. Поскольку используется стопорная гайка, ослабляйте болт.

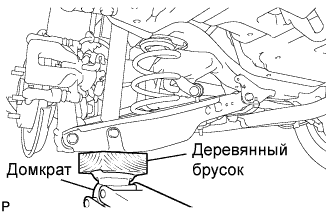

Поддомкратьте рычаг задней подвески № 2 в сборе с помощью домкрата и деревянного бруска.

Выверните болт, удерживая гайку, и отсоедините задний амортизатор.

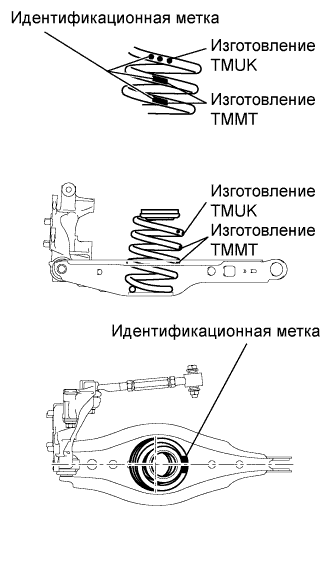

Проверьте идентификационную метку на задней цилиндрической винтовой пружине.

ПРИМЕЧАНИЕ:

1. В случае повторного использования задней цилиндрической винтовой пружины убедитесь в том, что идентификационная метка располагается, как показано на рисунке.

2. Если идентификационная метка стерта, нанесите краской новую метку в показанном на рисунке месте.


УКАЗАНИЕ:

Проверку идентификационной метки с правой стороны следует проводить в том же порядке, что и с левой стороны.

Выверните болт и снимите его вместе с гайкой с рычага задней подвески № 2 со стороны кулака задней подвески.

Медленно опустите домкрат и снимите заднюю цилиндрическую винтовую пружину.
