ПРОВЕРЬТЕ ОСНОВАНИЕ БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВХОДНЫМИ ЗАСЛОНКАМИ)
ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА)
Панель Системы Кондиционирования В Сборе (Для Моделей С Кузовом Типа "Седан") -- Проверка |
| 1. ПРОВЕРЬТЕ ОСНОВАНИЕ БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВХОДНЫМИ ЗАСЛОНКАМИ) |

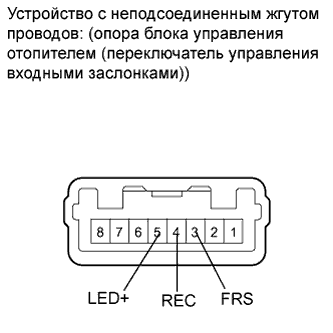

Отсоедините разъем от основания блока управления отопителем (переключателя управления входными заслонками).
 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
(обозначения)Положение выключателя Заданные условия 3 (FRS) - 4 (REC) Переключатель управления входными заслонками: FREE Менее 1 Ом 3 (FRS) - 4 (REC) Переключатель управления входными заслонками: LOCK (ЗАБЛОКИР) 10 кОм или более
Убедитесь в том, что контрольная лампа включена.
Поверните основание блока управления отопителем (переключатель управления входными заслонками) в положение LOCK.
Соедините положительный (+) вывод аккумуляторной батареи с контактом 2, а отрицательный (-) вывод – с контактом 4 и убедитесь, что контрольная лампа включена.
- OK:
- Загорается контрольная лампа.
| 2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА) |

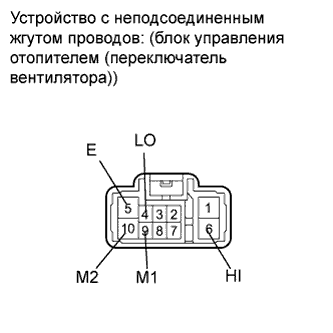

Отсоедините разъем от блока управления отопителем (переключателя вентилятора).
 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
(обозначения)Положение выключателя Заданные условия 4 (LO), 6 (HI), 9 (M1), 10 (M2) - 5 (E) Переключатель вентилятора: OFF (ВЫКЛ) 10 кОм или более 4 (LO) - 5 (E) Переключатель вентилятора: LO Менее 1 Ом 4 (LO), 9 (M1) - 5 (E) Переключатель вентилятора: M1 Менее 1 Ом 4 (LO), 10 (M2) - 5 (E) Переключатель вентилятора: M2 Менее 1 Ом 4 (LO), 6 (HI) - 5 (E) Переключатель вентилятора: HI Менее 1 Ом
| 3. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ № 3 |

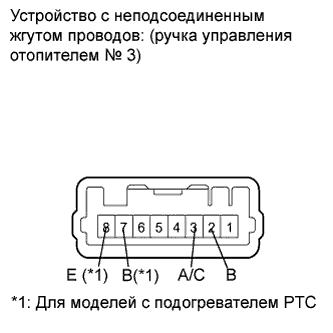

Отсоедините разъем от блока управления отопителем № 3.
 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
(обозначения)Положение выключателя Заданные условия 2 (B) - 3 (A/C) Основание блока управления отопителем (A/C): LOCK (ЗАБЛОКИР) Менее 1 Ом 2 (B) - 3 (A/C) Основание блока управления отопителем (A/C): FREE 10 кОм или более 7 (B) - 8 (E) (*1) Основание блока управления отопителем (MAX HOT): ON (ВКЛ) Менее 1 Ом 7 (B) - 8 (E) (*1) Основание блока управления отопителем (MAX HOT): OFF (ВЫКЛ) 10 кОм или более
- УКАЗАНИЕ:
- *1: для моделей с подогревателем PTC
Убедитесь в том, что контрольная лампа включена.
Соедините положительный (+) вывод аккумуляторной батареи с контактом 3, а отрицательный (-) вывод – с контактом 4 и убедитесь, что контрольная лампа включена.
- OK:
- Загорается контрольная лампа.
