Датчик Уровня Топлива В Сборе -- Установка |

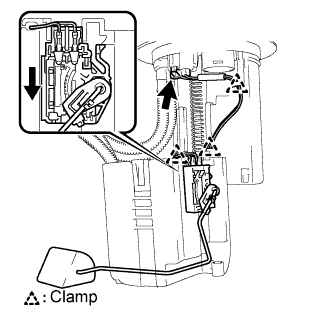

| 1. INSTALL FUEL SENDER GAUGE ASSEMBLY (for TMC Made) |
Install the fuel sender gauge assembly by sliding it downward.
 |
Connect the 3 harness clamps.
Install the harness protector.
- ПРИМЕЧАНИЕ:
- Do not damage the wire harness.
Connect the connector of the fuel sender gauge assembly.

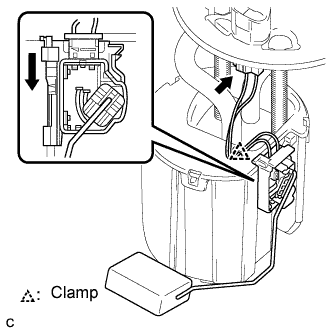

| 2. INSTALL FUEL SENDER GAUGE ASSEMBLY (for TMUK, TMMT Made) |
Install the fuel sender gauge assembly by sliding it downward.
 |
Connect the harness clamp.
Install the harness protector.
- ПРИМЕЧАНИЕ:
- Do not damage the wire harness.
Connect the connector of the fuel sender gauge assembly.
| 3. INSTALL FUEL TANK VENT TUBE SUB-ASSEMBLY |
- УКАЗАНИЕ:
- See page Нажмите здесь for TMC made
- See page Нажмите здесь for TMUK, TMMT made
| 4. INSPECT FOR FUEL LEAK |
- УКАЗАНИЕ:
- Using the intelligent tester to perform Active Tests allow relays, VSVs, actuators and other items to be operated without removing any parts. This non-intrusive functional inspection can be very useful because intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early in troubleshooting is one way to save diagnostic time. Data List information can be displayed while performing Active Tests.
- The Data List can be displayed during Active Tests.
Connect an intelligent tester to the DLC3.
Turn the ignition switch to the ON position.
Turn the tester on.
Enter the following menu items: Powertrain / Engine and ECT / Active Test.
Perform the Active Test.
Tester Display Test Part Control Range Diagnostic Notes Active the fuel leak test Pressurize common rail internal fuel pressure, in order to see if fuel leaks ON/OFF - Fuel pressure inside common rail pressurized to 135 MPa and engine speed increased to 2000 rpm when ON selected
- Above conditions preserved while test ON
- Fuel pressure inside common rail pressurized to 135 MPa and engine speed increased to 2000 rpm when ON selected
| 5. INSTALL REAR FLOOR SERVICE HOLE COVER |
Connect the fuel pump connector.
 |
Install the rear floor service hole cover with new butyl tape.
- ПРИМЕЧАНИЕ:
- Be careful that the rear floor service hole cover does not mount on the protrusions of the floor panel when installing.
Install the floor carpet. (for Hatchback)
| 6. INSTALL REAR DOOR SCUFF PLATE RH (for Hatchback) |
- УКАЗАНИЕ:
- See page Нажмите здесь for 5 door
| 7. INSTALL REAR SEAT INNER BELT ASSEMBLY RH (for Hatchback) |
- УКАЗАНИЕ:
- See page Нажмите здесь for TMC made
- See page Нажмите здесь for TMUK, TMMT made
| 8. INSTALL REAR SEAT ASSEMBLY RH (for Hatchback) |
Установите правое заднее сиденье в сборе в салон.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.
- Момент затяжки:
- Для моделей производства TMC:
- 42 Н*м{428 кгс*см, 31 фунт-сила-футов}
- Для моделей производства TMUK, TMMT:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
 |
Установите 2 фиксатора.
 |
Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.
- Момент затяжки:
- Для моделей производства TMC:
- 42 Н*м{428 кгс*см, 31 фунт-сила-футов}
- Для моделей производства TMUK, TMMT:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
 |
| 9. INSTALL NO. 1 REAR SEAT CUSHION HINGE COVER (for Hatchback RH Side) |
- УКАЗАНИЕ:
- See page Нажмите здесь for 5 door
| 10. INSTALL NO. 2 REAR SEAT CUSHION HINGE COVER (for Hatchback RH Side) |
- УКАЗАНИЕ:
- See page Нажмите здесь for 5 door
- See page Нажмите здесь for 3 door
| 11. INSTALL CENTER REAR SEAT HEADREST ASSEMBLY (for Hatchback) |
| 12. INSTALL REAR SEAT HEADREST ASSEMBLY (for Hatchback RH Side) |
| 13. INSTALL REAR DOOR SCUFF PLATE LH (for Hatchback) |
- УКАЗАНИЕ:
- See page Нажмите здесь for 5 door
| 14. INSTALL REAR SEAT ASSEMBLY LH (for Hatchback) |
Установите левое заднее сиденье в сборе в салон.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.
- Момент затяжки:
- Для моделей производства TMC:
- 42 Н*м{428 кгс*см, 31 фунт-сила-футов}
- Для моделей производства TMUK, TMMT:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
 |
Установите 2 фиксатора.
 |
Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.
- Момент затяжки:
- Для моделей производства TMC:
- 42 Н*м{428 кгс*см, 31 фунт-сила-футов}
- Для моделей производства TMUK, TMMT:
- 37 Н*м{377 кгс*см, 27 фунт-сила-футов}
 |
| 15. INSTALL NO. 1 REAR SEAT CUSHION HINGE COVER (for Hatchback LH Side) |
- УКАЗАНИЕ:
- See page Нажмите здесь for 5 door
| 16. INSTALL NO. 2 REAR SEAT CUSHION HINGE COVER (for Hatchback LH Side) |
- УКАЗАНИЕ:
- See page Нажмите здесь for 5 door
- See page Нажмите здесь for 3 door
| 17. INSTALL REAR SEAT HEADREST ASSEMBLY (for Hatchback LH Side) |
| 18. INSTALL REAR SEAT CUSHION ASSEMBLY (for Sedan) |
Установите 2 задних крепления подушки сиденья на спинку сиденья.
 |
Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.
Убедитесь, что подушка сиденья установлена надежно.
- ПРИМЕЧАНИЕ:
- При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.
