Приемник Системы Управления Замками Дверей (Для 3-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Установка |

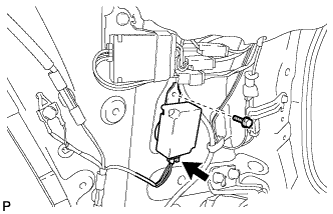

| 1. УСТАНОВИТЕ ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ |
Установите приемник системы дистанционного управления замками дверей и закрепите его болтом.
 |
Подсоедините разъем.
| 2. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 3. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 4. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (с правой стороны) |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 5. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 6. УСТАНОВИТЕ ПРАВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 7. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны) |
Установите петлю спинки заднего сиденья в сборе и закрепите болтом.
- Момент затяжки:
- 18 Н*м{185 кгс*см, 13 фунт-сила-футов}
 |
| 8. УСТАНОВИТЕ СКОБУ ПРАВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
Установите скобу правого переднего ремня с катушкой и преднатяжителем в сборе и закрепите ее 2 болтами.
- Момент затяжки:
- 41 Н*м{420 кгс*см, 30 фунт-сила-футов}
 |
| 9. УСТАНОВИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.
- ПРИМЕЧАНИЕ:
- После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.
 |
| 10. УСТАНОВИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без напольной коробки полки багажного отделения) |
Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.
- ПРИМЕЧАНИЕ:
- После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.
 |
| 11. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (заднюю) |
Установите защелку ремня для удержания багажа в сборе и закрепите ее болтом.
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
 |
| 12. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
Установите левую напольную коробку полки багажного отделения и закрепите ее 2 гайками.
 |
| 13. УСТАНОВИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
Введите в зацепление направляющую.
 |
Установите правую напольную коробку полки багажного отделения и закрепите ее 2 гайками.
| 14. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
Установите напольную коробку полки багажного отделения и введите в зацепление направляющую.
 |
| 15. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей с напольной коробкой полки багажного отделения) |
Установите коврик заднего пола.
 |
| 16. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей без напольной коробки полки багажного отделения) |
Установите коврик заднего пола.
 |
| 17. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ |
Введите в зацепление 2 штыря.
 |
Установите панель облицовки отделения для мелких вещей в сборе и подсоедините 2 подвески.
| 18. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Совместите метку совмещения (розовую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.
- ПРИМЕЧАНИЕ:
- После установки убедитесь, что углы совмещены правильно.
 |
| 19. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 20. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
