Приемник Системы Управления Замками Дверей (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  2. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  3. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  4. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  5. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  6. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ

  7. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

  8. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

Приемник Системы Управления Замками Дверей (Для Моделей С Кузовом Типа "Седан") -- Снятие



1. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


2. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


3. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

    ПРИМЕЧАНИЕ:
    Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите рассмотренную выше операцию для другого крепления.

  1. Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

  1. Снимите подушку сиденья.



4. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Выверните болт.

  1. Освободите направляющую и снимите боковую спинку правого заднего сиденья в сборе.



5. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


6. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


7. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


8. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

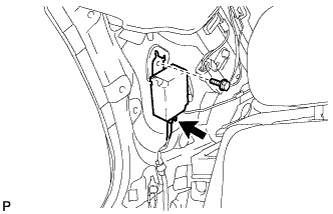

  1. Отсоедините разъем.

  1. Выверните болт и снимите приемник системы дистанционного управления замками дверей.
