Выключатель Освещения Проема Капота Двигателя (Для Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

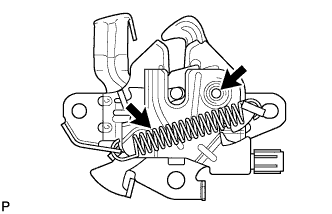

Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.

Установите замок капота в сборе и закрепите его 3 болтами.

Момент затяжки:

7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}

Подсоедините тросик управления замком капота.

Подсоедините разъем.

Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.

Установите замок капота в сборе и закрепите его 3 болтами.

Момент затяжки:

7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}

Подсоедините трос управления замком капота.

Подсоедините разъем.

Убедитесь, что измеренные зазоры на участках от A до F находятся в допустимом диапазоне.

Номинальный зазор:

Участок	Измерение	Участок	Измерение
А	3,3–6,3 мм (0,130–0,248 дюйма)	D	-1,4–1,6 мм (-0,055–0,063 дюйма)
B	-1,5–1,5 мм (-0,059–0,059 дюйма)	E	2,3–5,3 мм (0,091–0,209 дюйма)
C	1,7–4,7 мм (0,067–0,185 дюйма)	F	-1,5–1,5 мм (-0,059–0,059 дюйма)

Отрегулируйте капот по горизонтали и вертикали.

1. Ослабьте 4 болта петель капота.


2. Отрегулируйте зазор между капотом и передним крылом, двигая капот.


3. После регулировки затяните 4 болта петель.


   Момент затяжки:

   13 Н*м{133 кгс*см, 10 фунт-сила-футов}

Отрегулируйте высоту передней части капота резиновым амортизатором.

1. Отрегулируйте 2 резиновых амортизатора таким образом, чтобы капот и крыло оказались на одном уровне.


   УКАЗАНИЕ:

   Отрегулируйте высоту передней части капота, поворачивая резиновый амортизатор.

Отрегулируйте замок капота.

1. Ослабьте 3 болта.


2. После регулировки затяните болты.


   Момент затяжки:

   7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}

3. Убедитесь, что защелка свободно входит в замок.


Установите кронштейн хомута шланга охлаждающей жидкости № 1 на верхний кронштейн радиатора и закрепите его 2 болтами.

Момент затяжки:

5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Установите 6 фиксаторов и верхний воздушный отражатель радиатора.
