  1. ADJUST TRANSMISSION CONTROL SELECT CABLE

Трос Механизма Переключения Передач (Для Моделей С Кузовом Типа "Седан") -- Регулировка



1. ADJUST TRANSMISSION CONTROL SELECT CABLE
УКАЗАНИЕ:
After the shift lever or the shift cable is replaced, be sure to adjust the transmission control cable assembly.
If the shift lever does not move (or the shift lever is difficult to move) to the 1st or 2nd position, or if it is possible to move the shift lever to the reverse position without pulling up the slider shaft, the length of the cable must be adjusted.

  1. Install the transmission control cable assembly on the transmission.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Трос Механизма Переключения Передач (Для Моделей С Кузовом Типа Седан) Регулировка

  1. Using a screwdriver, pull the lock piece out from the adjuster case.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Трос Механизма Переключения Передач (Для Моделей С Кузовом Типа Седан) Регулировка

  1. Pressing the shift and select lever shaft (*1) and pin (*2), push in pin (*3) and check that the shift and select lever shaft is secured at the 1st-2nd gear selected position (the shaft comes to a stop at the position 8 mm (0.31 in.) below the N position).

    1. Remove the stopper pin, release the lock, and reinsert the stopper pin.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

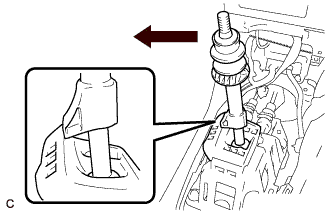

  1. Turn the shift lever in the reverse direction without pulling up the slider shaft.

    ПРИМЕЧАНИЕ:
    When adjusting the cable, make sure that the shift lever is not in the first or second gear position.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Трос Механизма Переключения Передач (Для Моделей С Кузовом Типа Седан) Регулировка

  1. Install the transmission control shift cable to the shift lever assembly.

  1. Install the control select cable to the shift lever assembly.

    ПРИМЕЧАНИЕ:
    1. Make sure that the lock piece is protruded from the adjuster case.
    2. When adjusting the cable, make sure that the shift lever is not in the first or second gear position.

  1. Install the clip to the shift lever.

  1. Press in and lock the lock piece to the adjuster case.

    ПРИМЕЧАНИЕ:
    Securely press in the lock piece until the lock engages.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Трос Механизма Переключения Передач (Для Моделей С Кузовом Типа Седан) Регулировка

  1. Release the pin that fixes the transmission outer lever.

    1. Pull the pin toward the front left side of the vehicle.
