Регулятор Давления В Топливной Системе Снятие. Corolla Auris

Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

ПРИМЕЧАНИЕ:

Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренную выше операцию для другого крепления.


Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

Выверните 2 болта с передней стороны левого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Выверните 2 болта с передней стороны правого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните правое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта на задней части, и снимите правое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите крышку технологического отверстия заднего пола.

Отсоедините разъем от топливозаборника в сборе.

Запустите двигатель. После самопроизвольной остановки двигателя поверните замок зажигания в положение выключения.

УКАЗАНИЕ:

Может быть установлен DTC P0171/25.

Снова прокрутите коленчатый вал двигателя стартером и убедитесь, что двигатель не запускается.

Снимите пробку наливной горловины топливного бака и сбросьте давление внутри топливного бака.

Снимите зажим трубного соединения, а затем вытяните соединитель топливопровода из пробки топливозаборника в сборе.

ПРИМЕЧАНИЕ:

1. Перед отсоединением убедитесь в отсутствии загрязнений и других посторонних веществ вокруг соединителя топливопровода. Если необходимо, очистите соединитель.

2. Необходимо принять меры для предотвращения проникновения в соединитель земли и грязи. В случае попадания в соединитель земли или грязи кольцевые уплотнения могут не обеспечивать надлежащую герметизацию.

3. Соединитель должен отсоединяться исключительно вручную.

4. Не изгибайте, не перегибайте и не перекручивайте нейлоновые трубки.

5. Обеспечьте защиту соединителя, накрыв его полиэтиленовым пакетом.


Ослабьте фиксатор и отсоедините трубку № 1, отводящую пары топлива, в сборе с топливозаборника в сборе.

Отсоедините выходной патрубок угольного адсорбера № 1 от топливозаборника в сборе.

Ослабьте фиксатор и отсоедините трубку, отводящую пары топлива из топливного бака, от топливозаборника в сборе.

Снимите топливозаборник в сборе с топливного бака.

ПРИМЕЧАНИЕ:

Убедитесь, что рычаг датчика уровня топлива не деформирован.

Снимите прокладку с топливного бака.

Отсоедините разъем датчика уровня топлива в сборе.

Снимите защитный кожух с жгута проводов.

Отсоедините 3 зажима жгута проводов.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить жгут проводов.

Освободите замок, как показано на рисунке, и сдвиньте датчик уровня топлива в сборе, чтобы снять его.

Отсоедините разъем жгута проводов топливного насоса.

Снимите 2 зажима жгута проводов.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить жгут проводов.

Отсоедините шланг фильтра топливного насоса.

С помощью отвертки с обернутым изолентой концом отцепите 2 захвата и снимите топливный фильтр и топливный насос с вспомогательного топливного бачка.

С помощью отвертки с обернутым изолентой концом отцепите 2 захвата и снимите опору топливозаборника № 1.

С помощью отвертки с обернутым изолентой концом отцепите 5 захватов и снимите фильтр топливного насоса и топливный насос с топливного фильтра.

ПРИМЕЧАНИЕ:

1. Не допускайте повреждения фильтра топливного насоса.

2. Не снимайте фильтр подачи топлива.

3. Запрещается использовать топливный насос и фильтр подачи топлива, если фильтр подачи топлива снят с топливного насоса.


Отсоедините жгут проводов топливного насоса.

Снимите уплотнительное кольцо.

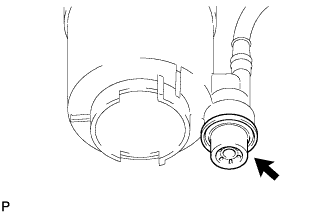

Используя отвертку с обернутым изолентой концом, снимите регулятор давления в топливной системе в сборе.

ПРИМЕЧАНИЕ:

Поскольку между регулятором и топливным фильтром плотно установлено кольцевое уплотнение, вытягивайте регулятор давления в топливной системе в сборе медленно.

Снимите 2 кольцевых уплотнения с регулятора давления в сборе.
