Регулятор Давления В Топливной Системе Установка. Corolla Auris

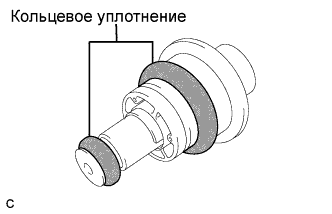

Смажьте бензином 2 новых кольцевых уплотнения и установите последние на регулятор давления в топливной системе в сборе.

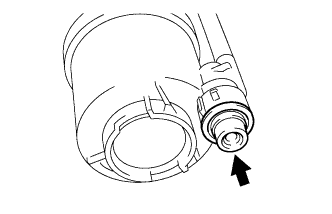

Установите регулятор давления в топливной системе в сборе.

Смажьте новое кольцевое уплотнение бензином, а затем установите его на топливный фильтр.

ПРИМЕЧАНИЕ:

Не разбирайте топливный насос и фильтр подачи топлива, поскольку они являются деталями однократного применения.

Подсоедините жгут проводов топливного насоса.

Введите в зацепление 5 захватов топливного насоса.

ПРИМЕЧАНИЕ:

1. Не снимайте фильтр подачи топлива.

2. Запрещается использовать топливный насос и фильтр подачи топлива, если фильтр подачи топлива снят с топливного насоса.


Введите в зацепление 2 захвата опоры топливозаборника № 1.

Введите в зацепление 2 захвата опоры топливозаборника и установите топливный фильтр и топливный насос на вспомогательный топливный бачок.

Совместите канавку на шланге фильтра топливного насоса с вырезом вспомогательного топливного бачка и установите шланг.

ПРИМЕЧАНИЕ:

Не прилагайте чрезмерного усилия к топливопроводу и опоре топливозаборника.

Подсоедините разъем жгута проводов топливного насоса.

Подсоедините 2 зажима жгута проводов.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить жгут проводов.

Установите датчик уровня топлива в сборе, сдвинув его вниз.

Подсоедините 3 зажима жгута проводов.

Установите защитный кожух жгута проводов.

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить жгут проводов.

Подсоедините разъем датчика уровня топлива в сборе.

Подсоедините трубку № 2, отводящую пары топлива из топливного бака, к топливозаборнику в сборе.

Подсоедините выходной патрубок угольного адсорбера № 1 к топливозаборнику в сборе.

УКАЗАНИЕ:

После подсоединения трубки № 2, отводящей пары топлива из топливного бака, и выходного патрубка угольного адсорбера № 1 убедитесь в том, что трубка № 2, отводящая пары топлива из топливного бака, располагается под выходным патрубком угольного адсорбера № 1.

Подсоедините трубку № 1, отводящую пары топлива, в сборе к топливозаборнику в сборе и закрепите ее фиксатором.

Вставьте соединитель топливопровода в пробку пластины топливозаборника, а затем установите зажим трубного соединения.

ПРИМЕЧАНИЕ:

1. Перед выполнением данной операции убедитесь в отсутствии царапин и посторонних частиц вокруг соединяемых частей соединителя топливопровода и пробки.

2. Удостоверьтесь, что соединитель топливопровода плотно вставлен до упора.

3. Убедитесь, что зажим трубного соединения располагается на кольце соединителя топливопровода.

4. После установки зажима трубного соединения убедитесь, что подающий топливопровод не выжимается.


Подсоедините разъем топливного насоса

Установите крышку технологического отверстия заднего пола вместе с новой бутиловой лентой.

Установите правое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 задних крепления подушки сиденья на спинку сиденья.

Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.
