СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для автоматического кондиционера) - Сигнальная цепь фар |
ОПИСАНИЕ
Блок управления системой кондиционирования принимает сигнал включения света фар и на основе этого сигнала оценивает электрическую нагрузку. Сигнал электрической нагрузки представляет собой один из сигналов, используемых для управления подогревателем PTC.

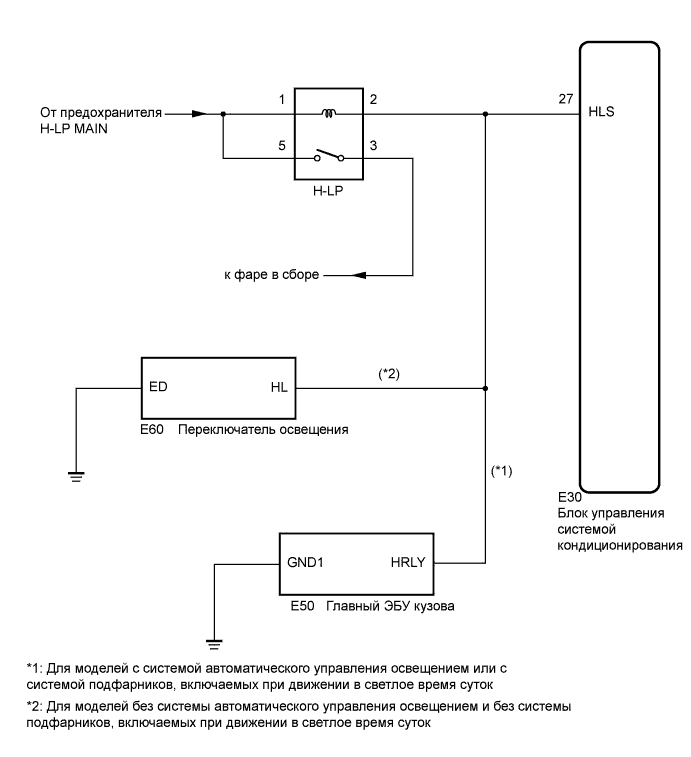

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
Убедитесь, что фары включаются, когда переключатель освещения устанавливается в положение HEAD.
- OK:
- Фары включаются.
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫХОДНОЙ ФАР) |

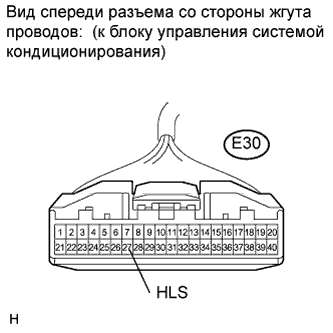

Отсоедините разъем от блока управления системой кондиционирования.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E30-27 (HLS) - масса
| Переключатель освещения: OFF (ВЫКЛ)
| 11-14 В
|
E30-27 (HLS) - масса
| Переключатель освещения: HEAD
| Менее 1 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
