Катушка Зажигания И Свеча Зажигания Установка. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Зажигания 1Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ СВЕЧУ ЗАЖИГАНИЯ

  2. УСТАНОВИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

  3. УСТАНОВИТЕ КРЫШКУ ГОЛОВКИ ЦИЛИНДРОВ № 2

Катушка Зажигания И Свеча Зажигания -- Установка



1. УСТАНОВИТЕ СВЕЧУ ЗАЖИГАНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

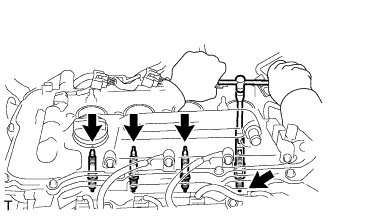

  1. Установите 4 свечи зажигания с помощью свечного ключа на 14 мм и удлинителя на 100 мм.

    Момент затяжки:
    20 Н*м{204 кгс*см, 15 фунт-сила-футов}


2. УСТАНОВИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Зажигания 1Zr-Fe.Система Зажигания.Катушка Зажигания И Свеча Зажигания Установка

  1. Установите 4 катушки зажигания и закрепите их 4 болтами.

    Момент затяжки:
    10 Н*м{102 кгс*см, 7,4 фунт-сила-футов}
    ПРИМЕЧАНИЕ:
    При установке катушки зажигания соблюдайте осторожность, чтобы не повредить наконечники свечей зажигания в отверстиях крышки головки блока цилиндров или верхней кромке трубки свечного колодца.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините разъемы 4 катушек зажигания.



3. УСТАНОВИТЕ КРЫШКУ ГОЛОВКИ ЦИЛИНДРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 фиксатора, чтобы установить декоративную крышку V-образного двигателя.

    ПРИМЕЧАНИЕ:
    1. Проверьте надежность зацепления фиксаторов.
    2. Во время зацепления фиксаторов на крышке не прикладывайте чрезмерных усилий и не допускайте ударов. Это может привести к поломке крышки.
