Газоразрядная Лампа Фары Высокой Интенсивности (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ

  2. УСТАНОВИТЕ КРЫШКУ ФАРЫ № 1

  3. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1

  4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  5. УСТАНОВИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)

Газоразрядная Лампа Фары Высокой Интенсивности (Для Моделей С Кузовом Типа "Седан") -- Установка



1. УСТАНОВИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Газоразрядная Лампа Фары Высокой Интенсивности (Для Моделей С Кузовом Типа Седан) Установка

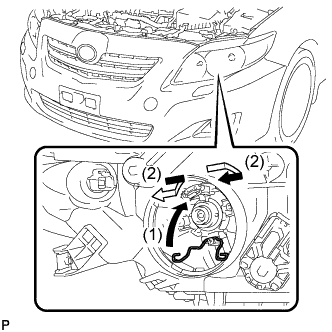

  1. Зафиксируйте установочную пружину, чтобы установить газоразрядную лампу фары, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

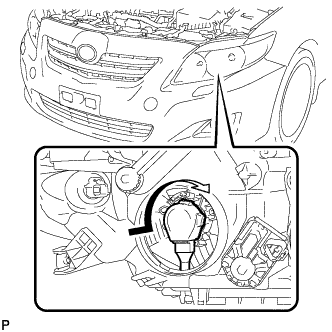

  1. Поверните разъем ЭБУ управления освещением в направлении, указанном стрелкой, чтобы подсоединить разъем.



2. УСТАНОВИТЕ КРЫШКУ ФАРЫ № 1

  1. Подсоедините разъем.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

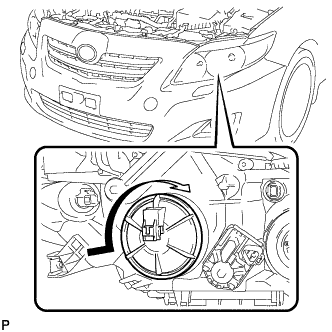

  1. Установите крышку фары № 1, как показано на рисунке.



3. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата.

  1. Установите входной патрубок воздушного фильтра № 1 и закрепите его фиксатором.



4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


5. УСТАНОВИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 6 фиксаторов и верхний воздушный отражатель радиатора.
