Электродвигатель Стеклоподъемника (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

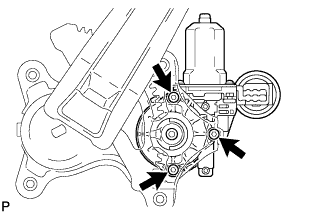

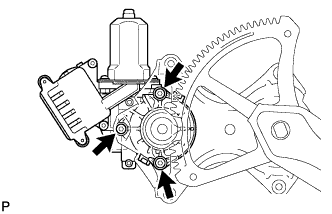

Установите электродвигатель стеклоподъемника задней двери и закрепите его 3 винтами с помощью отвертки для винтов "TORX" (T25).

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

УКАЗАНИЕ:

В новом механизме стеклоподъемника задней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

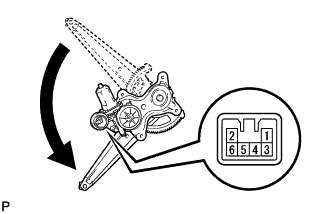

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2, а отрицательный (-) вывод – к контакту 1 электродвигателя стеклоподъемника в сборе и переведите подъемный рычаг в положение, показанное на рисунке.

Нанесите на рабочие поверхности трения стеклоподъемника задней двери в сборе универсальную консистентную смазку.

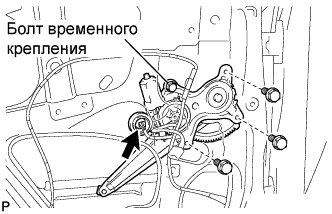

Вверните болт временного крепления в стеклоподъемник задней двери.

Временно установите стеклоподъемник задней двери в сборе.

Вверните болт временного крепления и 3 болта, чтобы установить стеклоподъемник задней двери.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Подсоедините разъем.

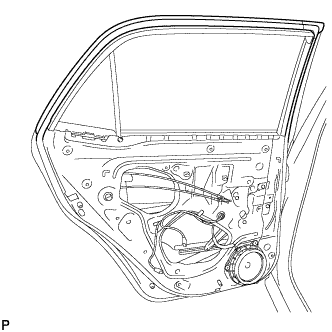

Установите направляющую стекла задней двери.

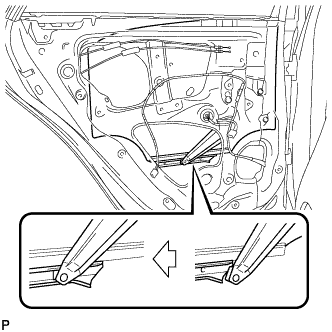

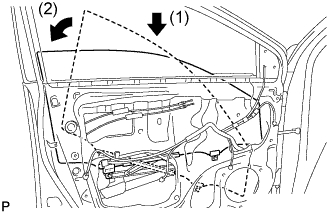

Чтобы установить стекло задней двери, сдвиньте его, как показано на рисунке.

Установите неопускное стекло задней двери на уплотнитель неопускного стекла задней двери.

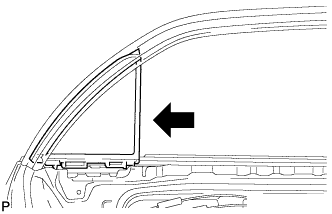

Установите неопускное стекло задней двери вместе с уплотнителем неопускного стекла задней двери в направлении, указанном на рисунке стрелкой.

Установите поперечину окна задней двери в сборе сверху вниз.

Установите направляющую стекла задней двери на поперечину окна задней двери в сборе

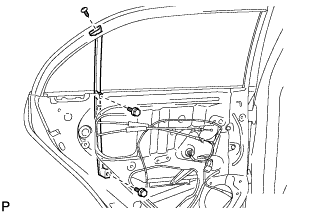

Установите поперечину окна задней двери и закрепите ее 2 болтами и винтом.

Момент затяжки:

Болт:

6,2 Н*м{63 кгс*см, 55 фунт-сила-дюймов}

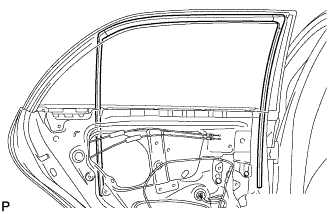

Установите уплотнитель задней двери.

Наложите на панель задней двери бутиловую ленту.

Проденьте трос дистанционного управления замком задней двери, внутренний трос замка задней двери и все разъемы через новую крышку технологического отверстия задней двери.

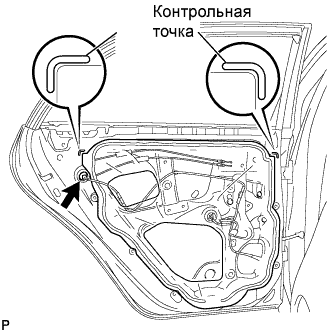

Закрепите крышку технологического отверстия задней двери, используя контрольные точки на панели задней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия задней двери, не допуская образования складок и пузырьков воздуха.

Подсоедините разъем.

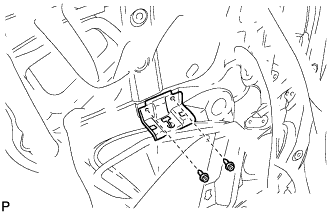

Установите кронштейн облицовки задней двери и закрепите его 2 винтами.

Установите внутренний уплотнитель стекла задней двери.

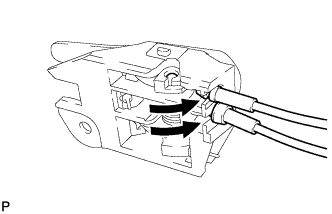

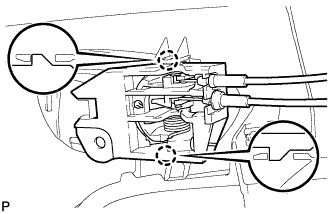

Подсоедините трос дистанционного управления замком задней двери и внутренний трос замка задней двери к внутренней ручке задней двери.

Введите в зацепление 2 захвата и установите внутреннюю ручку задней двери.

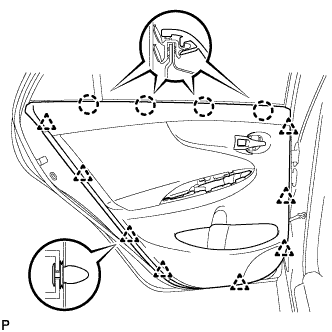

Закрепите панель облицовки задней двери с помощью 4 захватов на внутреннем уплотнителе стекла задней двери.

Введите в зацепление 8 фиксаторов и установите панель облицовки задней двери на панель задней двери.

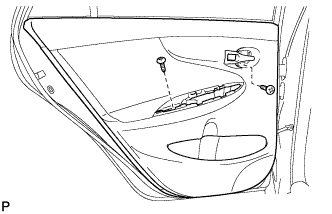

Вверните 2 винта.

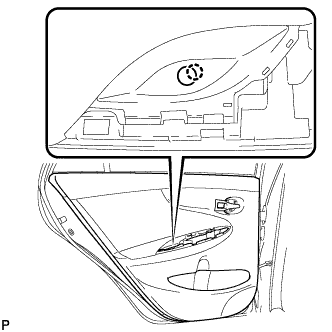

Введите в зацепление захват и подсоедините крышку подлокотника двери.

Подсоедините разъем.

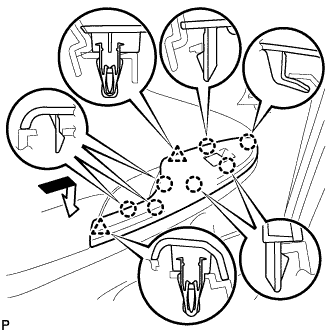

Введите в зацепление 2 фиксатора и 7 захватов и установите верхнюю опорную панель подлокотника задней двери.

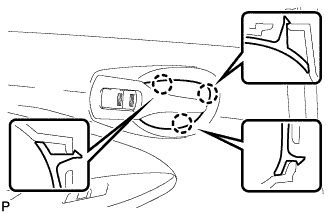

Введите в зацепление 3 захвата, чтобы установить держатель внутренней ручки задней двери.

Установите электродвигатель стеклоподъемника передней двери и закрепите его 3 винтами с помощью отвертки для винтов "TORX" (T25).

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

УКАЗАНИЕ:

В новом механизме стеклоподъемника передней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

Нанесите на рабочие поверхности трения стеклоподъемника передней двери в сборе универсальную консистентную смазку.

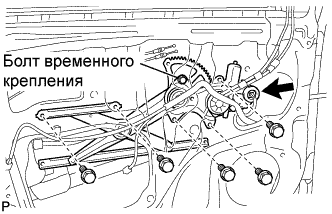

Вверните болт временного крепления в стеклоподъемник передней двери.

Временно установите стеклоподъемник передней двери в сборе.

Заверните болт временного крепления и 5 болтов, чтобы установить стеклоподъемник передней двери.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Подсоедините разъем.

Вставьте стекло передней двери в панель передней двери вдоль направляющей стекла передней двери в направлении, указанном на рисунке.

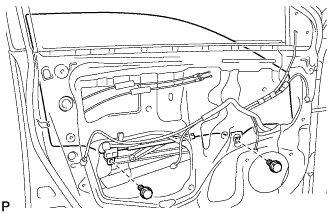

Закрепите стекло передней двери в сборе 2 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Наложите на панель передней двери бутиловую ленту.

Проденьте трос дистанционного управления замком передней двери и внутренний трос замка задней двери через новую крышку технологического отверстия передней двери.

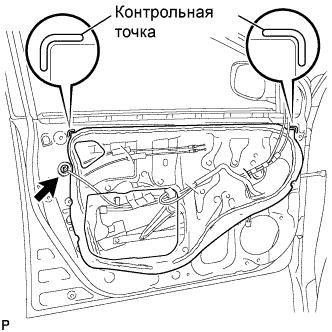

Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.

Подсоедините разъем.

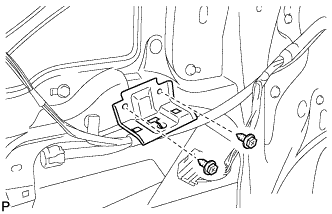

Установите кронштейн облицовки задней двери и закрепите его 2 винтами.

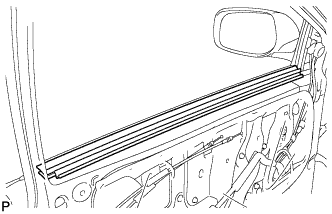

Введите в зацепление 4 захвата и установите внутренний уплотнитель стекла передней двери.

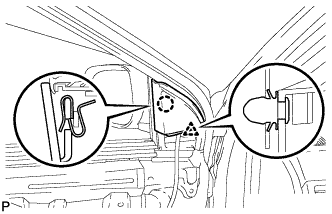

Введите в зацепление зажим и фиксатор и установите облицовку кронштейна нижней рамы передней двери.

Подсоедините разъем.

Введите в зацепление зажим и фиксатор и установите облицовку кронштейна нижней рамы передней двери.

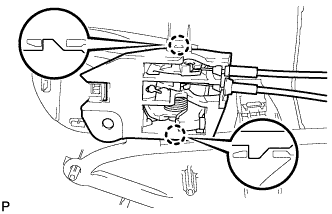

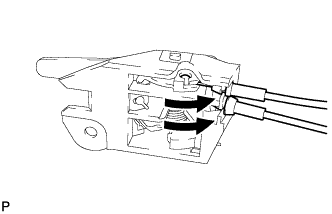

Подсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери к внутренней ручке передней двери.

Введите в зацепление 2 захвата и установите внутреннюю ручку передней двери.

Закрепите панель облицовки передней двери с помощью 5 захватов на внутреннем уплотнителе стекла передней двери.

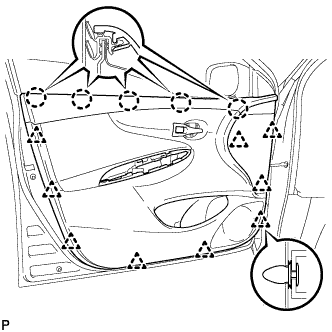

Введите в зацепление 9 фиксаторов и установите панель облицовки передней двери на панель передней двери.

Вверните 2 винта.

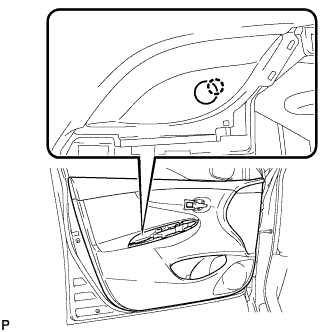

Введите в зацепление захват и подсоедините крышку подлокотника двери.

Подсоедините разъем.

Введите в зацепление 2 фиксатора и 6 захватов и установите верхнюю опорную панель подлокотника передней двери.

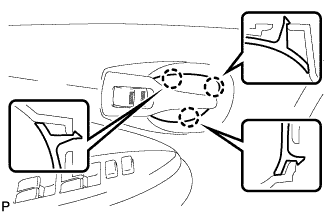

Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.
