Система Ограничителя Скорости Система Ограничителя Скорости Не Работает. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ СИСТЕМУ КРУИЗ-КОНТРОЛЯ

ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ОГРАНИЧИТЕЛЯ СКОРОСТИ

ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВИТОЙ КАБЕЛЬ – ECM И МАССА)

ОПИСАНИЕ

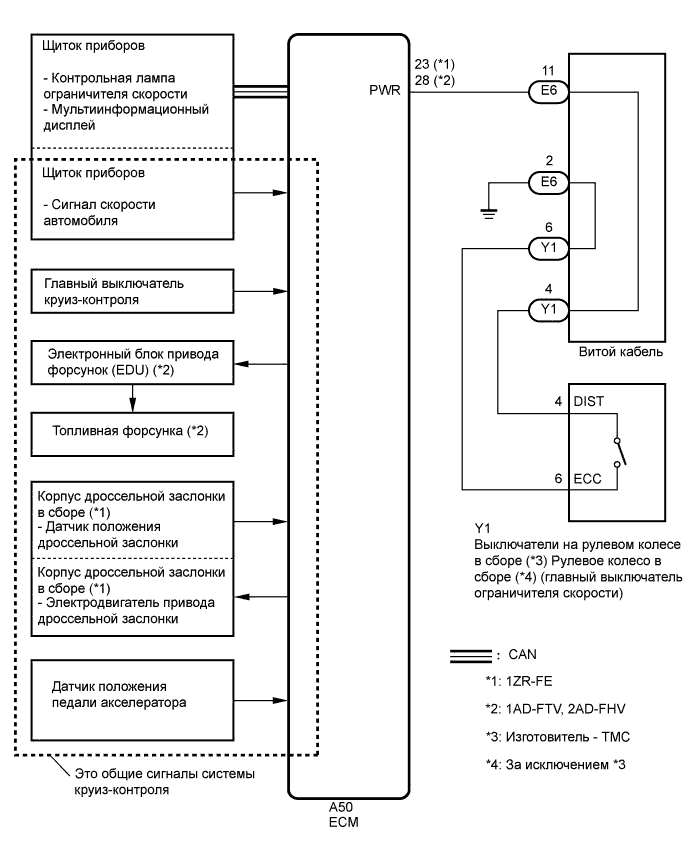

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Включите зажигание (IG).


2. Включите главный выключатель круиз-контроля.


3. Проверьте работу всех функций, манипулируя главным выключателем системы круиз-контроля (Нажмите здесь).


   OK:

   Все функции системы круиз-контроля работают нормально.


   УКАЗАНИЕ:

   Следующие сигналы, которые используются в системе круиз-контроля. используются также в системе ограничителя скорости. Если проверка показала, что система круиз-контроля работает нормально, следующие сигналы можно считать стандартными.

   1. Сигнал главного выключателя круиз-контроля

   2. Сигнал управления впрыском топлива (1AD-FTV, 2AD-FHV)

   3. Сигнал датчика положения дроссельной заслонки (для моделей с двигателем 1ZR-FE)

   4. Сигнал управления двигателем привода дроссельной заслонки (для моделей с двигателем 1ZR-FE)

   5. Сигнал датчика положения педали акселератора

   6. Сигнал скорости автомобиля


1. Включите зажигание (IG).


2. Включите и снова выключите главный выключатель системы ограничителя скорости.


3. Убедитесь, что контрольная лампа системы ограничителя скорости загорается и гаснет.


   OK:

   Контрольная лампа системы ограничителя скорости загорается и гаснет синхронно с работой главного выключателя.


   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с двигателем 1ZR-FE)	B
   OK (для моделей с двигателем 1AD-FTV)	C
   OK (для моделей с двигателем 2AD-FHV)	D

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).


3. Проверьте работу главного выключателя системы ограничителя скорости в режиме DATA LIST.



   ECM (круиз-контроль):

   Информация на дисплее прибора	Измеряемая величина/диапазон измерения	Нормальное состояние	Замечание по диагностике
   ASL Main SW	Сигнал главного выключателя (главный процессор) / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): главный выключатель системы ограничителя скорости включен OFF (ВЫКЛ): главный выключатель системы ограничителя скорости выключен	-

   OK:

   Во время работы главного выключателя системы ограничителя скорости показания на дисплее изменяется, как показано выше.


   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с кузовом типа "седан")	B
   OK (для моделей с кузовом типа "хэтчбэк")	C

1. Снимите переключатель на рулевом колеса в сборе (Нажмите здесь) (для моделей производства TMC).


2. Снимите рулевое колесо в сборе (Нажмите здесь) (кроме моделей производства TMC).

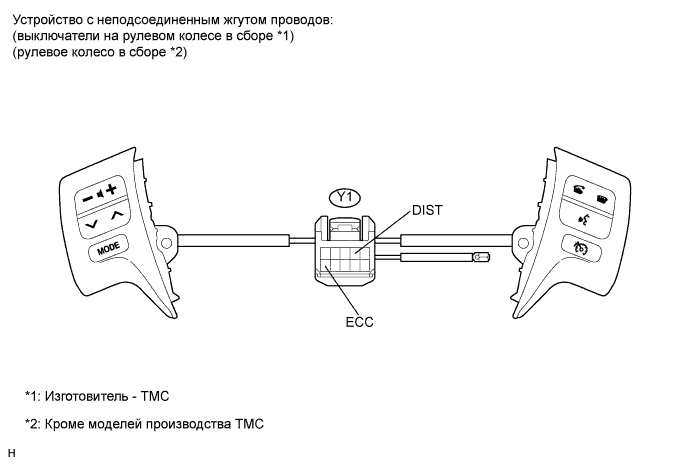

3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.








   Номинальное сопротивление:




   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   Y1-4 (DIST) - Y1-6 (ECC)	Главный выключатель системы ограничителя скорости выключен	10 кОм или более
   Y1-4 (DIST) - Y1-6 (ECC)	Главный выключатель системы ограничителя скорости включен	Менее 1 Ом

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей производства TMC)	B
   NG (кроме моделей производства TMC)	C

ПРИМЕЧАНИЕ:

Витой кабель является важной частью системы подушек безопасности (SRS). Неправильно снятый или установленный витой кабель может помешать развертыванию подушки безопасности. Обязательно прочтите информацию на страницах, указанных в скобках.

УКАЗАНИЕ:

1. Снятие (Нажмите здесь)

2. Установка (Нажмите здесь)

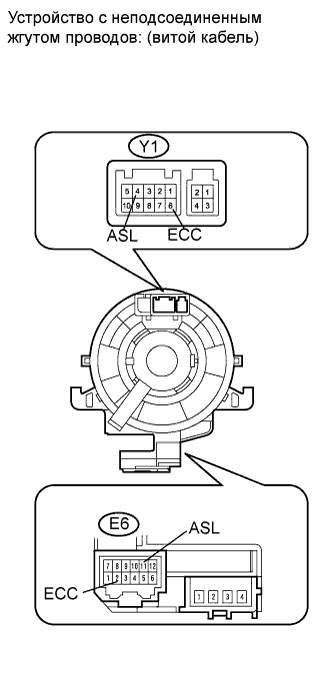

1. Снимите витой кабель.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Y1-4 - E6-11 (ASL)	Витой кабель находится в центральном положении	Менее 1 Ом
   	Витой кабель смещен на 2,5 оборота влево
   	Витой кабель смещен на 2,5 оборота вправо
   Y1-6 - E6-2 (ECC)	Витой кабель находится в центральном положении	Менее 1 Ом
   	Витой кабель смещен на 2,5 оборота влево
   	Витой кабель смещен на 2,5 оборота вправо

УКАЗАНИЕ:

Витой кабель способен выполнить ориентировочно не более 5 оборотов.

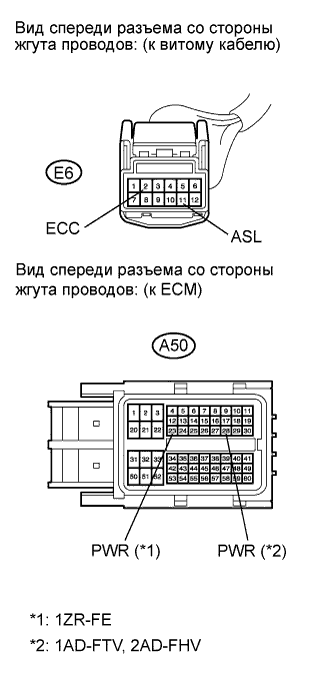

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление:

   1ZR-FE:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E6-11 (ASL) - A50-23 (PWR)	Всегда	Менее 1 Ом
   A50-23 (PWR) - масса	Всегда	10 кОм или более
   E6-2 (ECC) - масса	Всегда	Менее 1 Ом

   1AD-FTV, 2AD-FHV:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E6-11 (ASL) - A50-28 (PWR)	Всегда	Менее 1 Ом
   A50-28 (PWR) - масса	Всегда	10 кОм или более
   E6-2 (ECC) - масса	Всегда	Менее 1 Ом

   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с двигателем 1ZR-FE)	B
   OK (для моделей с двигателем 1AD-FTV)	C
   OK (для моделей с двигателем 2AD-FHV)	D
