ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ
Электродвигатель Стеклоподъемника (Для 3-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |
Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки передней двери.
 |
| 3. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ |
Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите крышку верхнего поручня двери.
 |
| 4. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Выверните 3 винта.
 |
С помощью съемника фиксаторов освободите 10 фиксаторов.
 |
Расцепите 5 захвата и снимите панель облицовки передней двери в сборе с внутреннего уплотнителя стекла передней двери.
Освободите 2 захвата и отсоедините внутреннюю ручку передней двери.
 |
Отсоедините все разъемы.
| 5. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Отсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери и снимите внутреннюю ручку передней двери.
 |
| 6. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ |
Снимите внутренний уплотнитель стекла передней двери с панели передней двери
 |
| 7. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ |
Отсоедините разъем.
 |
Снимите крышку технологического отверстия передней двери.
- УКАЗАНИЕ:
- Снимите с двери оставшуюся бутиловую ленту.
| 8. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Подсоедините провод к отрицательному выводу аккумуляторной батареи.
Подсоедините главный выключатель электрических стеклоподъемников в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.
Отсоедините отрицательный вывод аккумуляторной батареи и снимите главный выключатель электрических стеклоподъемников в сборе.
Выверните 2 болта.
- ПРИМЕЧАНИЕ:
- Когда болты вывернуты, стекло двери может упасть и разбиться.
 |

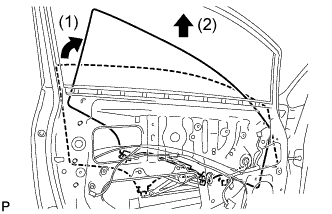

Снимите стекло передней двери в сборе, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Старайтесь не повредить дверное стекло.
 |
| 9. СНИМИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Отсоедините разъем.
 |
Ослабьте болт временного крепления.
- ПРИМЕЧАНИЕ:
- Не выворачивайте болт временного крепления. Если вывернуть болт временного крепления, стеклоподъемник передней двери может упасть и получить повреждения.
Выверните 5 болтов.
Снимите стеклоподъемник передней двери и электродвигатель стеклоподъемника передней двери как единый узел.
Выверните болт временного крепления из стеклоподъемника передней двери.
| 10. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Выверните 3 винта с помощью отвертки для винтов "torx" (T25) и снимите электродвигатель стеклоподъемника передней двери в сборе.
 |
