Электродвигатель Стеклоподъемника (Для 3-Дверных Моделей С Кузовом Типа "Хэтчбэк") -- Установка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
- ПРИМЕЧАНИЕ:
- Во время установки электродвигателя стеклоподъемника рычаг стеклоподъемника должен находиться в положении ниже промежуточного.

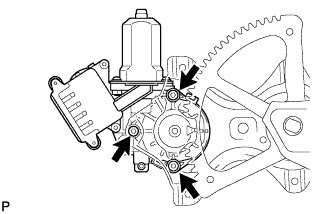

Установите двигатель стеклоподъемника передней двери и закрепите его 3 винтами с помощью отвертки для винтов "TORX" (T25).
- Момент затяжки:
- 5,4:
- Н*м{55 кгс*см, 48 фунт-сила-дюймов}
- УКАЗАНИЕ:
- Новый стеклоподъемник передней двери устанавливается с помощью саморезов, которые формируют резьбу в установочных отверстиях.
 |
| 2. УСТАНОВИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Нанесите на рабочие поверхности трения стеклоподъемника передней двери в сборе универсальную консистентную смазку.
 |

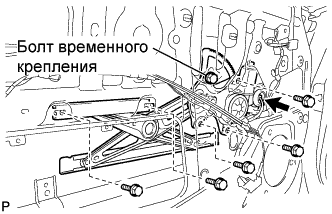

Вверните болт временного крепления в стеклоподъемник передней двери.
Временно установите стеклоподъемник передней двери в сборе.
Затяните болт временного крепления и 5 болтов, чтобы закрепить стеклоподъемник передней двери в сборе.
- Момент затяжки:
- 8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}
Подсоедините разъем.
| 3. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |

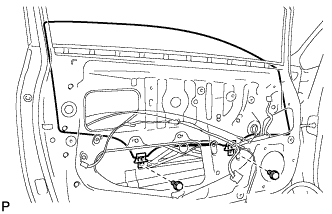

Вставьте стекло передней двери в панель передней двери вдоль направляющей стекла передней двери в направлении, указанном на рисунке.
 |
Закрепите стекло передней двери в сборе 2 болтами.
- Момент затяжки:
- 8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}
 |
| 4. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ |
Наложите на панель передней двери бутиловую ленту.
Проденьте трос дистанционного управления замком передней двери и внутренний трос замка задней двери через новую крышку технологического отверстия передней двери.

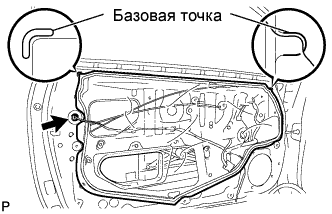

Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.
- ПРИМЕЧАНИЕ:
- Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.
 |
Подсоедините разъем.
| 5. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ |

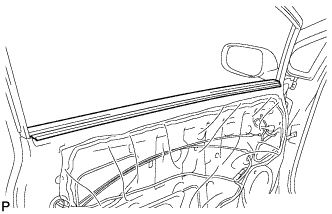

Установите внутренний уплотнитель стекла передней двери.
 |
| 6. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |

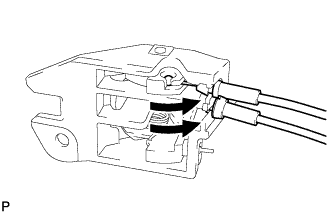

Подсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери к внутренней ручке передней двери.
 |
Введите в зацепление 2 захвата и установите внутреннюю ручку передней двери.
 |
| 7. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
Подсоедините все разъемы.
Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери.
 |
Введите в зацепление 10 фиксаторов и установите панель облицовки передней двери на панель передней двери.
Заверните 3 винта.
 |
| 8. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ |
Введите в зацепление 4 захвата и установите крышку верхнего поручня двери.
 |
| 9. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |

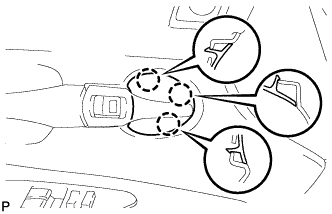

Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.
 |
| 10. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 11. ИНИЦИАЛИЗИРУЙТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ |
