Датчик Дождя Проверка Без Снятия С Автомобиля. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стеклоочистители И Стеклоомыватели. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ ДАТЧИК ДОЖДЯ

Датчик Дождя -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРЬТЕ ДАТЧИК ДОЖДЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Датчик Дождя Проверка Без Снятия С Автомобиля

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление

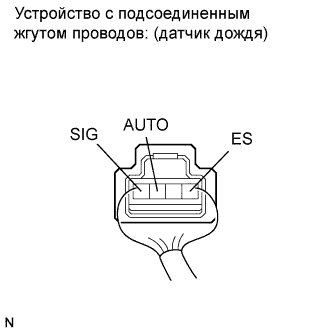

    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 (ES) - масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 (ES) - 4 (SIG)
    		Зажигание включено (IG)
    		11-14 В
    Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

  1. При включенном зажигании (IG) проверьте форму сигнала между контактам 3 (AUTO) и 1 (ES).

    OK:
    Форма сигнала.
    Если результат проверки не отвечает требованиям, замените датчик дождя.
