Замок Двери Багажного Отделения (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с задним спойлером без верхнего стоп-сигнала) |
Введите в зацепление 6 фиксаторов и 4 захвата и установите верхнюю облицовочную панель двери багажного отделения в сборе.
 |
| 2. СНИМИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ (для моделей с задним спойлером без верхнего стоп-сигнала) |
Отсоедините разъем.
 |
Выверните 2 винта.
Освободите 2 фиксатора и снимите центральный стоп-сигнал в сборе.
- УКАЗАНИЕ:
- После снятия центрального стоп-сигнала в сборе замените фиксаторы новыми.
| 3. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с задним спойлером с верхним стоп-сигналом) |
Введите в зацепление 4 фиксатора и 4 захвата и установите верхнюю облицовочную панель двери багажного отделения в сборе.
 |
| 4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Отсоедините штырь.
 |
Освободите захват и фиксатор и снимите боковую накладку двери багажного отделения вместе с креплением облицовки отделения для мелких вещей.
 |
Освободите 2 захвата и снимите крепление облицовки отделения для мелких вещей.
 |
| 5. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 6. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Освободите 4 захвата и снимите внутреннюю ручку двери багажного отделения.
 |
| 7. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
Снимите фиксатор (A).
 |
Освободите 11 фиксаторов и снимите облицовочную панель двери багажного отделения.

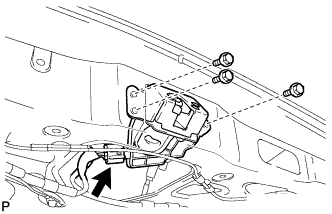

| 8. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
Выверните 3 болта и снимите замок двери багажного отделения в сборе.
 |
Отсоедините разъем.
