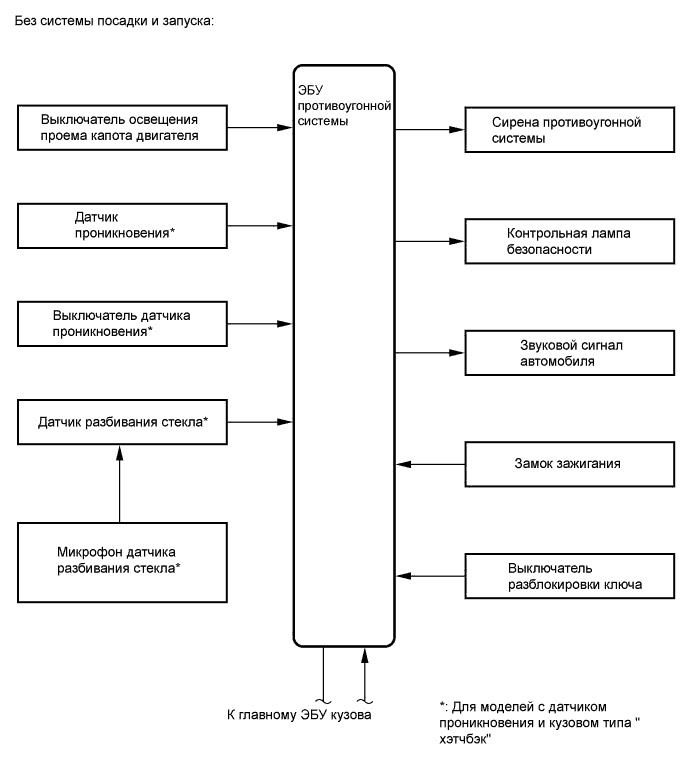

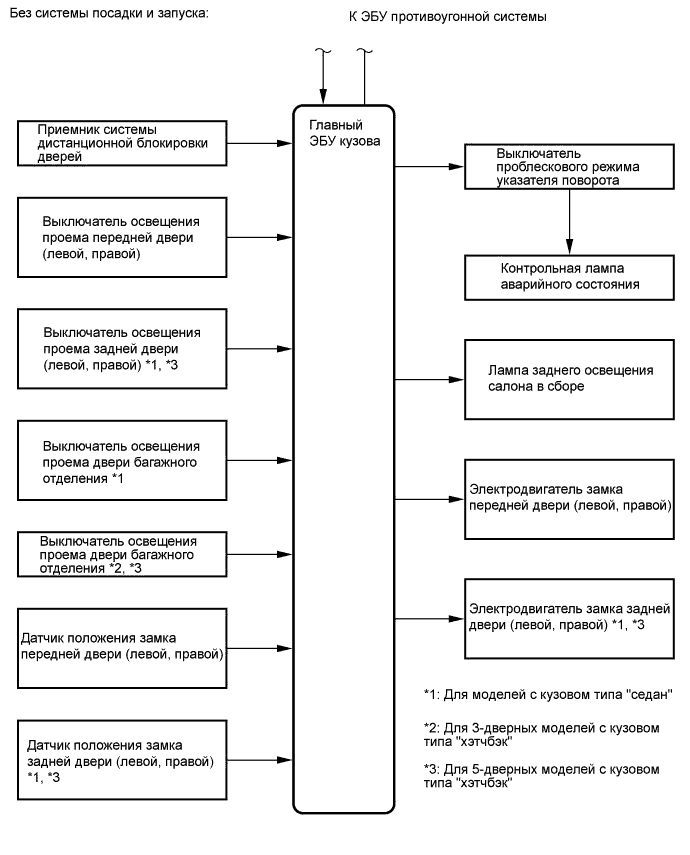

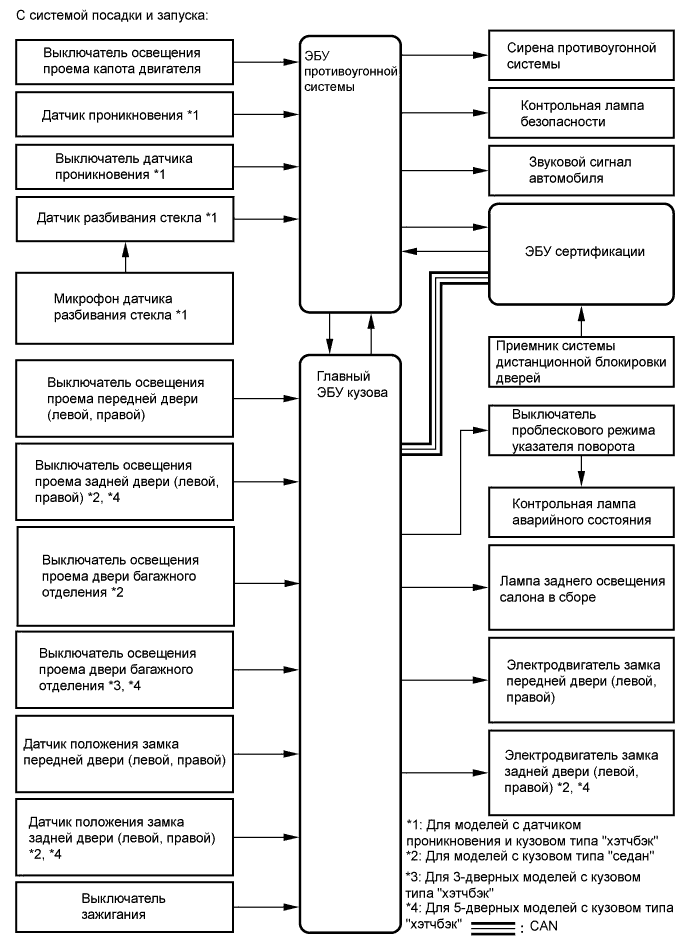

Противоугонная Система -- Схема Системы



COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Противоугонная Система Схема Системы


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Противоугонная Система Схема Системы


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Противоугонная Система Схема Системы


Таблица обмена данными:
Передающий ЭБУ (передатчик)
Принимающий ЭБУ (приемник)
Сигнал
Шина
ЭБУ сертификации
Главный ЭБУ кузова
Сигнал системы дистанционной блокировки дверей
CAN
