СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для кондиционера с ручным управлением) - Цепь сигнала генератора


ОПИСАНИЕ

После пуска двигателя генератор начинает вращаться, и формируется импульсный сигнал напряжения. Этот сигнал используется блоком управления системой кондиционирования. Сигналы напряжения, вырабатываемые генератором, используются для регулирования числа включаемых нагревательных элементов.

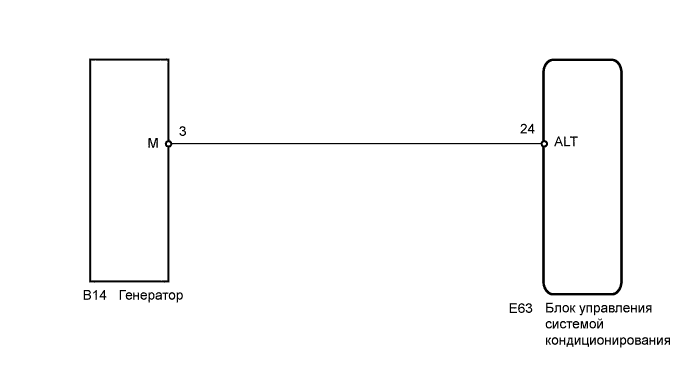

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Сигнала Генератора


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – ГЕНЕРАТОР)

  1. Отсоедините разъем от блока управления системой кондиционирования.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Сигнала Генератора

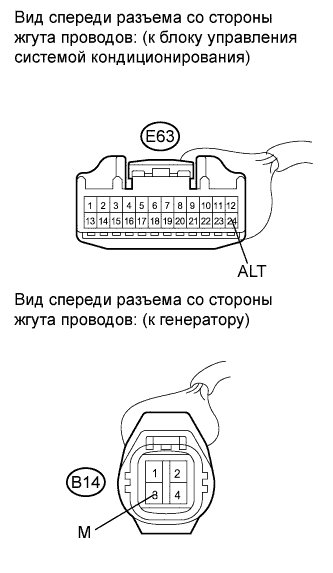

  1. Отсоедините разъем от генератора.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E63-24 (ALT) - B14-3 (M)
    		Всегда
    		Менее 1 Ом
    E63-24 (ALT) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРКА МОДЕЛИ

Результат:

Результат
Следующий шаг
Для моделей с 1AD-FTV, 1ND-TV, 2AD-FHV, 2ZR-FE
А
Для моделей с 1ZR-FE, 4ZZ-FE
B


B
Перейдите к шагу 4
А


3.ПРОВЕРЬТЕ ГЕНЕРАТОРА

  1. Проверьте генератор.

    1. Для моделей с 1AD-FTV:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    2. Для моделей с 1ND-TV:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    3. Для 2AD-FHV:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    4. Для 2ZR-FE:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

      Результат:
      Результат
      		Следующий шаг
      OK
      		А
      NG (для моделей с 1AD-FTV)
      		B
      NG (для моделей с 1ND-TV)
      		C
      NG (для моделей с 2AD-FHV)
      		D
      NG (для моделей с 2ZR-FE)
      		E


B
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 1AD-FTV) (Нажмите здесь)

C
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 1ND-TV) (Нажмите здесь)

D
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 2AD-FHV) (Нажмите здесь)

E
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 2ZR-FE) (Нажмите здесь)
А

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

4.ПРОВЕРЬТЕ ГЕНЕРАТОРА

  1. Проверьте генератор.

    1. Для моделей с 1ZR-FE, тип 90 A:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    2. Для моделей с 1ZR-FE, тип 100 A:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    3. Для моделей с 4ZZ-FE, производство TMC:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    4. Для моделей с 4ZZ-FE, производство TMUK, TMMT:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь).

      Результат:
      Результат
      		Следующий шаг
      OK
      		А
      NG (для моделей с 1ZR-FE, тип 90 A)
      		B
      NG (для моделей с 1ZR-FE, тип 100 A)
      		C
      NG (для моделей с 4ZZ-FE, производство TMC)
      		D
      NG (для моделей с 4ZZ-FE, производство TMUK, TMMT)
      		E


B
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 1ZR-FE, тип 90 A) (Нажмите здесь)

C
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 1ZR-FE, тип 100 A) (Нажмите здесь)

D
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 4ZZ-FE, производство TMC) (Нажмите здесь)

E
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 4ZZ-FE, производство TMUK, TMMT) (Нажмите здесь)
А

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
