Головка Блока Цилиндров Замена. Corolla Auris

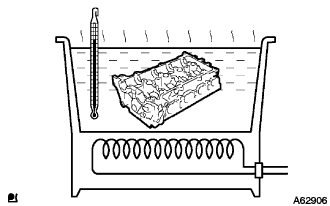

Нагрейте головку блока цилиндров до температуры 80 − 100°C (176 − 212°F).

Поместите головку блока цилиндров на деревянные бруски.

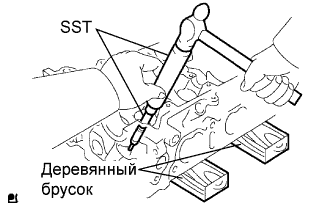

С помощью SST выбейте направляющую втулку клапана.

SST

09201-10000(09201-01050)
09201-01055
09950-70010(09951-07100)

Нагрейте головку блока цилиндров до температуры 80 − 100°C (176 − 212°F).

Поместите головку блока цилиндров на деревянные бруски.

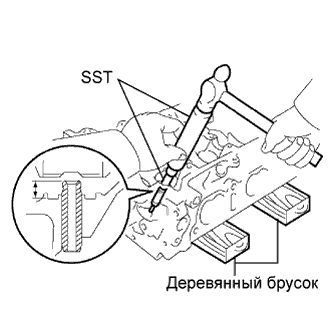

С помощью SST запрессуйте новую направляющую втулку клапана до номинальной высоты выступания.

Высота:

8,7–9,1 мм (0,343–0,358 дюйма)

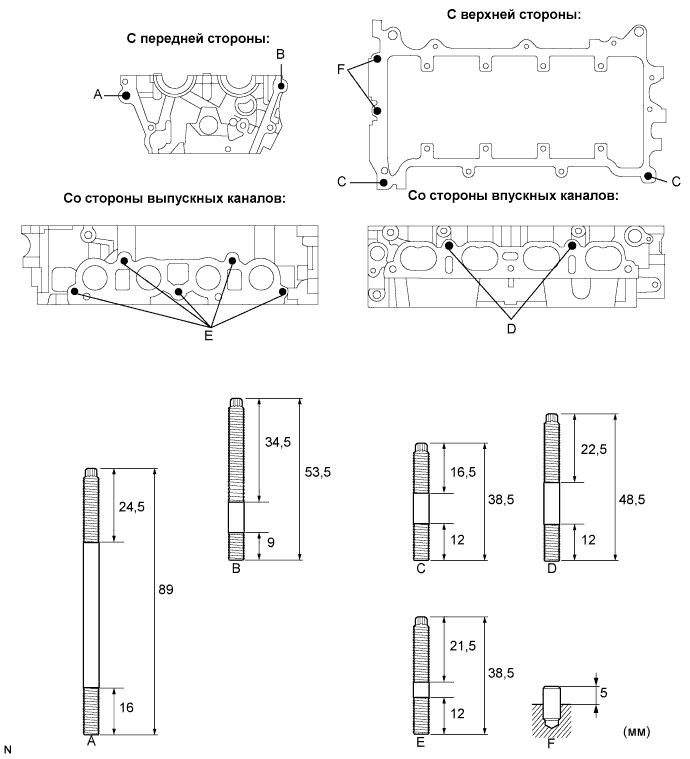

Выверните 11 болтов из головки блока цилиндров.

Вверните 11 резьбовых шпилек в головку блока цилиндров.

Момент затяжки:

Резьбовые шпильки A, D и E:

9,5 Н*м{97 кгс*см, 84 фунт-сила-дюймов}

Резьбовые шпильки B и C:

5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Пластмассовым молотком запрессуйте 2 новых соединительных кольца в головку блока цилиндров.

Номинальная высота выступа:

5 мм (0,197 дюйма)

Снимите штуцеры.

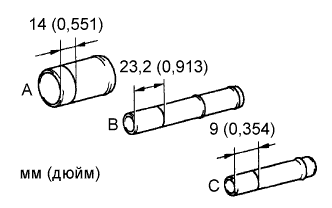

Краски отметьте на штуцере исходное положение относительно кромки.

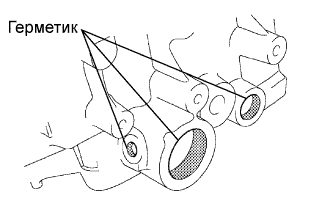

Нанесите герметик на отверстие штуцера головки блока цилиндров.

Герметик:

Номер по каталогу 08833-00070, Three Bond 1324 или аналогичный

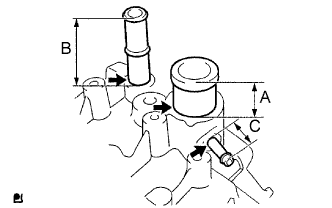

С помощью пресса запрессуйте новый штуцер так, чтобы совместить метки исходного положения с уровнем поверхности головки блока цилиндров.

Номинальная высота выступа:

Параметр / Устройство	Технические характеристики
А	29 мм (1,142 дюйма)
B	66,5 мм (2,618 дюйма)
C	24 мм (0,945 дюйма)

ПРИМЕЧАНИЕ:

1. Установите штуцер в течение трех минут после нанесения герметика.

2. Не заливайте охлаждающую жидкость в течение, как минимум, 1 часа после установки.
