Выпускной Коллектор -- Снятие |
| 1. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2 |
Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.
 |
| 2. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА |
| 3. СНИМИТЕ ЛЕВЫЙ УСИЛИТЕЛЬ КРЕПЛЕНИЯ КОЖУХА К КУЗОВУ (для моделей с кузовом типа "хэтчбэк") |
Установите левый усилитель крепления кожуха к кузову и закрепите его 3 болтами.
- Момент затяжки:
- 8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}
 |
| 4. ОТСОЕДИНИТЕ ТРОС УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Отсоедините трос управления дроссельной заслонки в сборе от кронштейна.
 |
| 5. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с кузовом типа "седан") |
Освободите зажим и отогните правую водозащитную пластину, как показано на рисунке.
 |
Расцепите зажим.
 |
Выверните 10 болтов и снимите наружную верхнюю панель кожуха.
| 6. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с кузовом типа "хэтчбэк") |
Отсоедините зажимы и отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1, как показано на рисунке.
 |
Выверните 8 болтов и снимите наружную верхнюю панель кожуха.
 |
| 7. СНИМИТЕ КИСЛОРОДНЫЙ ДАТЧИК |

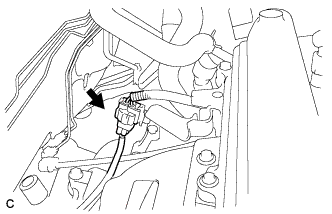

Отсоедините разъем кислородного датчика.
 |

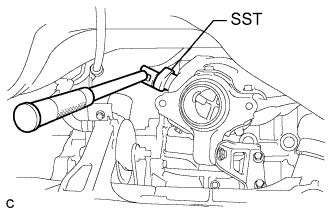

При помощи SST снимите кислородный датчик.
- SST
- 09224-00010
- ПРИМЕЧАНИЕ:
- Старайтесь не повредить кислородный датчик.
 |
| 8. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1 |

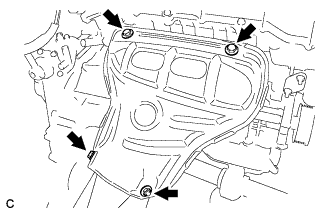

Выверните 3 болта, отверните гайку и снимите теплозащитный экран выпускного коллектора № 1.
 |
| 9. СНИМИТЕ КИСЛОРОДНЫЙ ДАТЧИК № 2 |
Отсоедините разъем кислородного датчика № 2
| 10. СНИМИТЕ ПЕРЕДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
Выверните 2 болта и снимите 2 пружины сжатия.
 |
Выверните 2 болта и снимите 2 пружины сжатия.
 |
Снимите опоры выпускной трубы и приемную трубу в сборе.
| 11. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА |
Выверните 3 болта и снимите опору коллектора.
 |
| 12. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2 |
Выверните 3 болта и снимите опору коллектора № 2.
 |
| 13. СНИМИТЕ ВЫПУСКНОЙ КОЛЛЕКТОР |

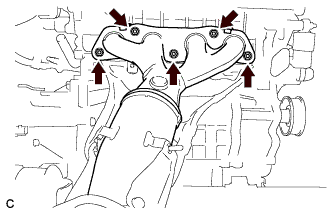

Отверните 5 гаек и снимите выпускной коллектор.
 |
Снимите прокладку каталитического нейтрализатора в коллекторе.
| 14. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2 |
Выверните 3 болта, отверните гайку и снимите теплозащитный экран выпускного коллектора № 2.
| 15. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 3 |
Выверните болт и снимите теплозащитный экран выпускного коллектора № 3.
| 16. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 4 |
Выверните 2 болта и снимите теплозащитный экран выпускного коллектора № 4.
