Светомаскировочная Лента Задней Двери (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Наружное Оборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)

  2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

  3. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ

  4. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ

  5. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ

  6. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ

  7. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ

  8. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ

  9. СНИМИТЕ ПОПЕРЕЧИНУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ

  10. СНИМИТЕ НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ

  11. СНИМИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ

  12. СНИМИТЕ МОЛДИНГ РЕМНЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ

  13. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

  14. СНИМИТЕ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 3

Светомаскировочная Лента Задней Двери (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие



1. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью съемника фиксаторов снимите пружинное стопорное кольцо.

  1. Снимите ручку стеклоподъемника и пластину внутренней ручки стеклоподъемника задней двери.



2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Наружное Оборудование Автомобиля.Передний Бампер (Для Моделей С Кузовом Типа

  1. Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки задней двери.



3. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Наружное Оборудование Автомобиля.Передний Бампер (Для Моделей С Кузовом Типа

  1. Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите накладку верхнего поручня двери.



4. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью съемника фиксаторов освободите 9 фиксаторов.

  1. Расцепите 3 захвата и снимите панель облицовки задней двери в сборе с внутреннего уплотнителя стекла задней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и отсоедините внутреннюю ручку задней двери.

  1. Отсоедините разъем.



5. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините трос дистанционного управления замком задней двери и внутренний трос замка задней двери и снимите внутреннюю ручку задней двери.



6. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите внутренний уплотнитель стекла задней двери с панели задней двери.



7. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Снимите крышку технологического отверстия задней двери.

    УКАЗАНИЕ:
    Снимите с двери оставшуюся ленту.


8. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите направляющую стекла задней двери.



9. СНИМИТЕ ПОПЕРЕЧИНУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и винт и снимите поперечину окна задней двери в сборе.



10. СНИМИТЕ НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите неопускное стекло и уплотнитель задней двери как единый узел, см. рисунок.

  1. Снимите неопускное стекло задней двери с уплотнителя неопускного стекла задней двери.



11. СНИМИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите стекло задней двери в сборе со стеклоподъемника задней двери в сборе, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Старайтесь не повредить дверное стекло.


12. СНИМИТЕ МОЛДИНГ РЕМНЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Наружное Оборудование Автомобиля.Передний Бампер (Для Моделей С Кузовом Типа

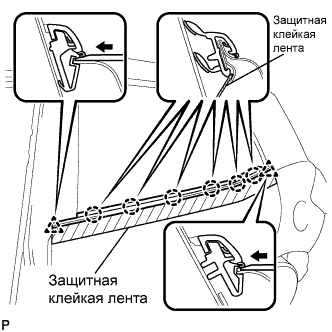

  1. Наклейте защитную клейкую ленту вокруг молдинга ремня задней двери.

  1. С помощью отвертки с обернутым изолентой концом расцепите 6 захватов на внутренней стороне двери.

  1. С помощью съемника молдингов освободите 2 захвата и снимите молдинг ремня задней двери в сборе.



13. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

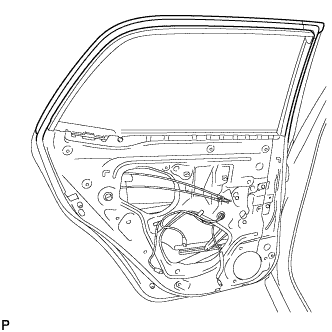

  1. Снимите верхнюю часть уплотнителя задней двери так, чтобы можно было снять светомаскировочную ленту.



14. СНИМИТЕ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 3

  1. С помощью нагревательной лампы разогрейте светомаскировочную ленту № 3.

    Температура нагрева:
    Параметр / Устройство
    		Температура
    Кузов автомобиля
    		40-60°C (104-140°F)
    ПРИМЕЧАНИЕ:
    Не допускайте чрезмерного нагрева кузова автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

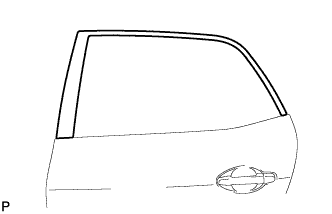

  1. Чтобы снять светомаскировочную ленту № 3, потяните ее за край и вытяните параллельно кузову автомобиля.
