Светомаскировочная Лента Передней Двери (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

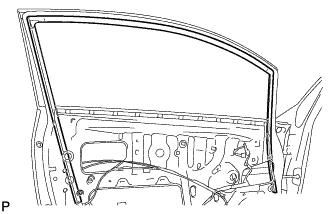

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


   Температура нагрева:

   Параметр / Устройство	Температура
   Кузов автомобиля	40–60°C (104–140°F)

   ПРИМЕЧАНИЕ:

   Не допускайте чрезмерного нагрева кузова автомобиля.

2. Удалите остатки клейкой ленты чистящим средством.


Температура деталей при установке

1. Если температура ниже 15°C (59°F), перед установкой необходимо разогреть поверхность кузова (установочная поверхность на каркасе двери) и ленту до температуры 20–30°C (68–86°F). Если температура выше 35°C (95°F), перед установкой необходимо охладить поверхность кузова (установочная поверхность на каркасе двери) и ленту до температуры 20–30°C (68–86°F).


   УКАЗАНИЕ:

   1. Наиболее подходящая температура для нанесения ленты составляет 25°C (77°F).

   2. При низкой температуре установочной поверхности лента становится жесткой и легко отслаивается. При высокой температуре установочной поверхности лента становится неэластичной.


Перед установкой

1. Устраните шероховатость покрытия и загрязнения на кузове в месте установки ленты (установочная поверхность на каркасе двери). Если на поверхности кузова имеются шероховатости или загрязнения, то после нанесения в этих местах лента вздуется, что приведет к ухудшению внешнего вида.


   УКАЗАНИЕ:

   Смочите пол водой, чтобы не поднималась пыль.

Ключевые моменты при работе со светомаскировочной лентой

1. Лента легко сгибается и скручивается. Поэтому, чтобы она была ровной, храните ее между листами картона или подобного материала в сухом месте.


   ПРИМЕЧАНИЕ:

   Не перегибайте ленту и не подвергайте ее воздействию высокой температуры.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на плоские поверхности)

ПРИМЕЧАНИЕ:

1. Чтобы добиться желаемого эстетического вида и избежать отслоения ленты, ее необходимо очень точно располагать на поверхности.

2. Повторное применение ленты невозможно, поскольку при снятии она деформируется, или ухудшается адгезия ее клейкого слоя.


1. Во избежание появления воздушных пузырьков при нанесении отрезок ленты, подлежащий приклеиванию, необходимо отвести от поверхности кузова автомобиля так, чтобы клейкий слой ленты не соприкасался с ней. Наклоните резиновый скребок под углом 40–50° (при движении скребка лезвием вперед) или 30–45° (при движении скребка ручкой вперед) по отношению к поверхности кузова и прижимайте ленту к поверхности с усилием 20–30 Н (2–3 кгс), двигая скребок с постоянной скоростью 3–7 см в секунду (1,2–2,8 дюйма в секунду).








   ПРИМЕЧАНИЕ:

   Чтобы предотвратить появление складок или воздушных пузырьков, необходимо строго соблюдать указанные значения скорости, усилия и угла наклона резинового скребка.

   УКАЗАНИЕ:

   1. При нанесении ленты допускается один из указанных углов наклона скребка (при движении лезвием или ручкой вперед).

   2. Во время нанесения ленты необходимо снимать отслаивающуюся бумагу на расстоянии примерно 10–20 мм (0,393–0,787 дюйма) от края скребка.


Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на окантовку)

1. Прижимать ленту к таким поверхностям достаточно сложно, поэтому процедура наклеивания выполняется в несколько этапов, как показано на рисунке. Пальцами или ручкой резинового скребка медленно нанесите ленту на участок окантовки автомобиля, особенно, в случае маленькой окантовки.


   УКАЗАНИЕ:

   При нанесении ленты на обратную сторону окантовки снимите отслаивающуюся бумагу и приклейте ленту пальцем или ручкой резинового скребка.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на углах)

1. Снимите отслаивающуюся бумагу и аккуратно наклейте ленту пальцами.


2. Перед нанесением ленты на каждый угол нагрейте ее с помощью нагревательной лампы, чтобы добиться желаемого эстетического вида и избежать появления складок, и постепенно наклейте ее.


Убедитесь в надежности приклеивания ленты

1. После завершения процедуры нанесения ленты убедитесь, что она наклеена аккуратно. В противном случае повторите процедуру еще раз, используя новую ленту.


   ПРИМЕЧАНИЕ:

   Повторное использование ленты запрещено.

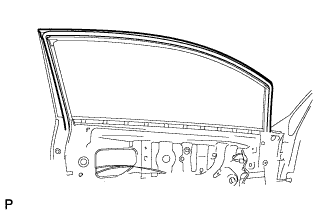

Положение светомаскировочной ленты № 2 показано на рисунке.

Номинальные результаты измерений:

Участок	Измерение
А	2–4 мм (0,078–0,158 дюйма)
B	5 мм (0,197 дюйма)

Снимите отслаивающуюся бумагу и нанесите ленту.

Положение светомаскировочной ленты № 1 показано на рисунке.

Номинальные результаты измерений:

Участок	Измерение
А	2–4 мм (0,078–0,158 дюйма)
B	5 мм (0,197 дюйма)
C	2 мм (0,078 дюйма)

Снимите отслаивающуюся бумагу и нанесите ленту.

ПРИМЕЧАНИЕ:

Обязательно устанавливайте светомаскировочную ленту № 2 после нанесения светомаскировочной ленты №1.

Установите уплотнитель проема передней двери.

Введите в зацепление 5 захватов и фиксатор и установите молдинг ремня передней двери в сборе.

Установите направляющую стекла передней двери.

Вставьте стекло передней двери в панель передней двери вдоль направляющей стекла передней двери в направлении, указанном на рисунке.

Закрепите стекло передней двери в сборе 2 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Введите в зацепление захват и временно установите наружное зеркало заднего вида с крышкой в сборе.

Вверните 3 болта.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Подсоедините разъем.

Введите в зацепление 3 захвата и направляющую и установите заглушку установочного отверстия наружного зеркала.

Наложите на панель передней двери бутиловую ленту.

Проденьте трос дистанционного управления замком передней двери и внутренний трос замка задней двери через новую крышку технологического отверстия передней двери.

Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.

Подсоедините разъем.

Установите внутренний уплотнитель стекла передней двери.

Подсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери к внутренней ручке передней двери.

Введите в зацепление 2 захвата и установите внутреннюю ручку передней двери.

Подсоедините все разъемы.

Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери.

Введите в зацепление 10 фиксаторов и установите панель облицовки передней двери на панель передней двери.

Заверните 3 винта.

Введите в зацепление 4 захвата и установите крышку верхнего поручня двери.

Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.
