Переключатель Отопителя (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  2. СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)

  4. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией "multimode")

  5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)

  6. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией)

  7. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией "multimode")

  8. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с автоматической трансмиссией)

  9. СНИМИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  10. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ ПАНЕЛИ ПРИБОРОВ

  11. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ В СБОРЕ

Переключатель Отопителя (Для Моделей С Кузовом Типа "Седан") -- Снятие



1. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.



2. СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.



3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



4. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией "multimode")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



6. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.



7. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией "multimode")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.



8. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с автоматической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.



9. СНИМИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 винта <В>.

  1. Освободите 2 захвата.

  1. Отсоедините все разъемы и снимите ящик панели приборов в сборе.



10. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 4 захвата.

  1. Отсоедините все разъемы и снимите крышку технологического отверстия панели приборов.



11. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

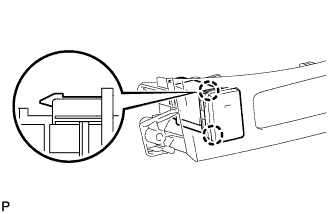

  1. Отцепите 2 захвата и снимите выключатель отопителя в сборе.
