Капот (Для Моделей С Кузовом Типа Седан) Разборка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Капот Двигателя Двери. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ФИКСАТОР ЗАЩИТЫ КАПОТА

  2. СНИМИТЕ ИЗОЛЯТОР КАПОТА (для моделей с изолятором капота)

  3. СНИМИТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ

  4. ОТСОЕДИНИТЕ ШЛАНГ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ

Капот (Для Моделей С Кузовом Типа "Седан") -- Разборка



1. СНИМИТЕ ФИКСАТОР ЗАЩИТЫ КАПОТА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и снимите фиксатор защиты капота, как показано на рисунке.

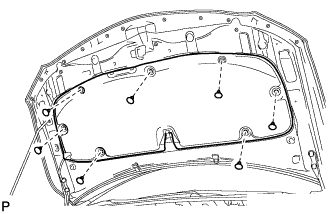

2. СНИМИТЕ ИЗОЛЯТОР КАПОТА (для моделей с изолятором капота)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью съемника фиксаторов освободите 7 фиксаторов и снимите изолятор капота.



3. СНИМИТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа

  1. С помощью отвертки освободите 2 захвата и отсоедините форсунку стеклоомывателя в сборе, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Следует соблюдать осторожность, чтобы не повредить ветровое стекло.
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините форсунку омывателя в сборе от шланга омывателя.

    ПРИМЕЧАНИЕ:
    Форсунки омывателя не допускается использовать повторно.

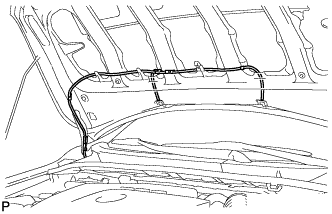

4. ОТСОЕДИНИТЕ ШЛАНГ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините шланг стеклоомывателя в сборе.
