Капот (Для Моделей С Кузовом Типа "Хэтчбэк") -- Повторная Сборка



1. ПОДСОЕДИНИТЕ ШЛАНГ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините шланг стеклоомывателя в сборе.



2. ОТРЕГУЛИРУЙТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


  1. Выберите такую форсунку омывателя, чтобы зона распыления жидкости омывателя соответствовала заданной.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа



3. УСТАНОВИТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

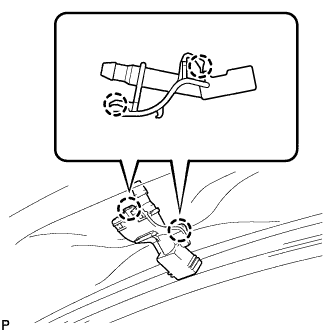

  1. Подсоедините новую форсунку омывателя в сборе к шлангу стеклоомывателя.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и закрепите форсунку омывателя в сборе.



4. УСТАНОВИТЕ ИЗОЛЯТОР КАПОТА (для моделей с изолятором капота)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите изолятор капота и закрепите его 6 фиксаторами.



5. ПРОВЕРЬТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


  1. При работающем двигателе проверьте, попадает ли омывающая жидкость на ветровое стекло.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа

    OK:

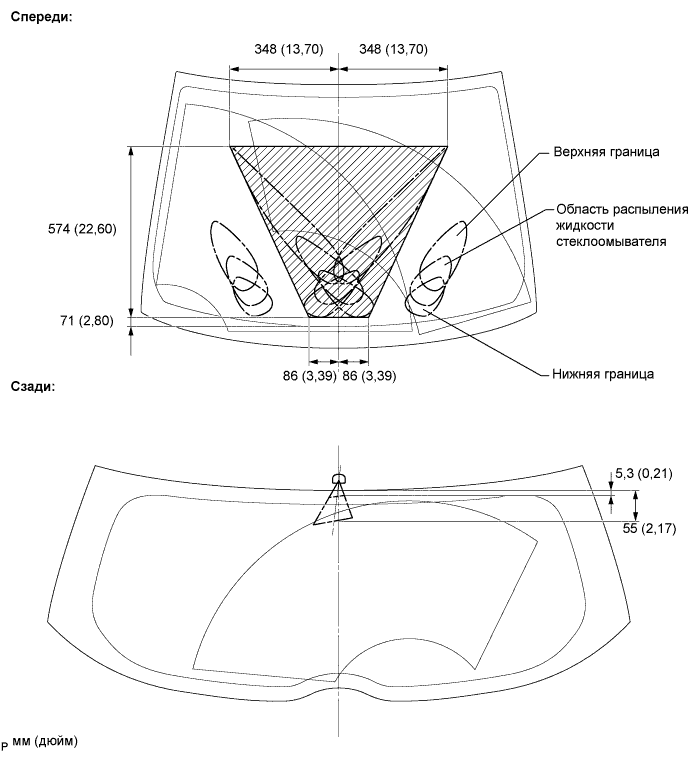

    Омывающая жидкость должна попадать на области ветрового стекла, показанные на рисунке.
    УКАЗАНИЕ:
    Если результат не соответствует требуемому, замените форсунку омывателя.
