Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Вентилятор В Сборе (Для Моделей С Кузовом Типа "Хэтчбэк") -- Повторная Сборка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА В СБОРЕ |
Установите электродвигатель вентилятора в сборе и закрепите его 3 винтами.
 |
| 2. УСТАНОВИТЕ РЕЗИСТОР ВЕНТИЛЯТОРА |
Установите резистор вентилятора и закрепите его 2 винтами.
 |

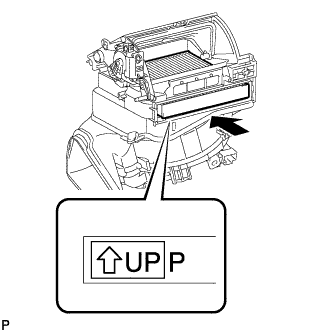

| 3. УСТАНОВИТЕ ВОЗДУШНЫЙ ФИЛЬТР |
Установите воздушный фильтр, как показано на рисунке.
 |

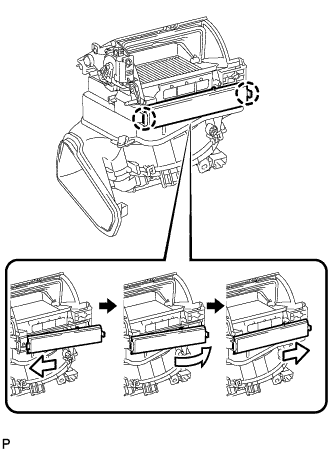

| 4. УСТАНОВИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА |
Установите корпус воздушного фильтра, как показано на рисунке.
 |
| 5. УСТАНОВИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ |
Установите серводвигатель управления входной заслонкой и закрепите его 2 винтами.
 |
| 6. УСТАНОВИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ (для автоматического кондиционера) |
Установите серводвигатель управления входной заслонкой и закрепите его 2 винтами.
 |
